wxPython 图形

最后修改于 2023 年 1 月 10 日

GDI（图形设备接口）是处理图形的接口。它用于与诸如显示器、打印机或文件之类的图形设备进行交互。GDI 允许程序员在屏幕或打印机上显示数据，而无需关注特定设备的细节。GDI 将程序员与硬件隔离开来。

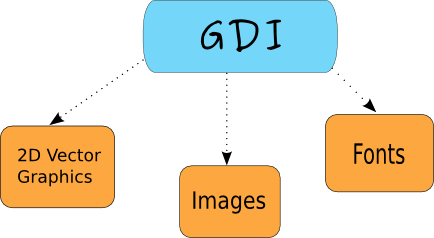

从程序员的角度来看，GDI 是一组用于处理图形的类和方法。GDI 由二维矢量图形、字体和图像组成。

要开始绘制图形，我们必须创建一个设备上下文（DC）对象。在 wxPython 中，设备上下文称为 wx.DC。文档将 wx.DC 定义为可以在其上绘制图形和文本的设备上下文。它以通用的方式表示许多设备。同一段代码可以写入不同类型的设备。无论是屏幕还是打印机。wx.DC 不打算直接使用。相反，程序员应该选择派生类之一。每个派生类都打算在特定条件下使用。

派生的 wx.DC 类

wxBufferedDC
wxBufferedPaintDC
wxPostScriptDC
wxMemoryDC
wxPrinterDC
wxScreenDC
wxClientDC
wxPaintDC
wxWindowDC

wx.ScreenDC 用于在屏幕上的任何位置进行绘制。如果要绘制整个窗口（仅限 Windows），则使用 wx.WindowDC。这包括窗口装饰。wx.ClientDC 用于在窗口的客户区进行绘制。客户区是窗口的没有装饰（标题和边框）的区域。wx.PaintDC 也用于在客户区进行绘制。但 wx.PaintDC 和 wx.ClientDC 之间有一个区别。wx.PaintDC 只能从 wx.PaintEvent 中使用。不应从 wx.PaintEvent 中使用 wx.ClientDC。wx.MemoryDC 用于在位图上绘制图形。wx.PostScriptDC 用于在任何平台上写入 PostScript 文件。wx.PrinterDC 用于访问打印机（仅限 Windows）。

绘制简单直线

我们的第一个示例将在窗口的客户区绘制一条简单的直线。

DrawLine(self, x1, y1, x2, y2)

此方法从第一个点绘制一条直线到第二个点；不包括第二个点。

draw_line.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws a line on the
frame window after a while.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        wx.CallLater(2000, self.DrawLine)

        self.SetTitle("Line")
        self.Centre()

    def DrawLine(self):

        dc = wx.ClientDC(self)
        dc.DrawLine(50, 60, 190, 60)

def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

我们在两秒钟后在框架窗口上绘制一条线。

wx.FutureCall(2000, self.DrawLine)

我们在窗口创建后调用 DrawLine() 方法。我们这样做是因为，当窗口创建时，它会被绘制。因此，我们所有的绘图都会丢失。我们可以在窗口创建后开始绘制。这就是为什么我们调用 wx.FutureCall() 方法的原因。

def DrawLine(self):

    dc = wx.ClientDC(self)
    dc.DrawLine(50, 60, 190, 60)

我们创建了一个 wx.ClientDC 设备上下文。唯一的参数是我们想要在其上绘制的窗口。在我们的例子中，它是 self，它是我们 wx.Frame 控件的引用。我们调用设备上下文的 DrawLine() 方法。此调用实际上是在我们的窗口上绘制一条线。

理解以下行为非常重要。如果调整窗口大小，直线将消失。为什么会发生这种情况？每次窗口调整大小时都会重绘。最大化时也会重绘。如果用另一个窗口覆盖窗口然后再次显示，窗口也会重绘。窗口会绘制到其默认状态，并且我们的直线会丢失。我们必须在每次调整窗口大小时重绘直线。解决方案是 wx.PaintEvent。每次重绘窗口时都会触发此事件。我们将在挂钩到 paint 事件的方法中绘制直线。

以下示例显示了如何实现。

draw_line2.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws a line in
a paint event.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Line")
        self.Centre()

    def OnPaint(self, e):

        dc = wx.PaintDC(self)
        dc.DrawLine(50, 60, 190, 60)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

我们绘制了相同的直线。这次是响应 paint 事件。

self.Bind(wx.EVT_PAINT, self.OnPaint)

在这里，我们将 OnPaint 方法绑定到 wx.PaintEvent 事件。这意味着每次我们的窗口被重绘时，我们都会调用 OnPaint() 方法。现在，如果我们调整窗口大小（覆盖它、最大化它），线条将不会消失。

dc = wx.PaintDC(self)

请注意，这次我们使用了 wx.PaintDC 设备上下文。

计算机图形学

有两种不同的计算机图形：矢量和光栅图形。光栅图形将图像表示为像素集合。矢量图形是使用几何图元（如点、线、曲线或多边形）来表示图像。这些图元是使用数学方程创建的。

两种类型的计算机图形都有优点和缺点。矢量图形相对于光栅图形的优点是

尺寸更小
可以无限缩放
移动、缩放、填充或旋转不会降低图像的质量

图元类型

以下是图形图元的非详尽列表。

点
线
折线
多边形
圆
椭圆
样条

设备上下文属性

设备上下文包含几个属性，例如画笔、笔或字体。wx.Brush 是用于填充区域的绘图工具。它用于绘制形状的背景。它具有颜色和样式。wx.Pen 用于绘制形状的轮廓。它具有颜色、宽度和样式。wx.Font 是一个决定文本外观的对象。

基本元素

在接下来的几行中，我们将介绍几个基本对象：颜色、画笔、画笔、连接、笔帽和渐变。

颜色

颜色是表示红色、绿色和蓝色（RGB）强度值组合的对象。有效的 RGB 值范围是 0 到 255。有三种设置颜色\}的方法。我们可以创建一个 wx.Colour 对象，使用预定义的颜色名称，或使用十六进制值字符串。wx.Colour(0,0,255)、'BLUE'、'#0000FF'。这三种表示法产生相同的颜色。

处理颜色的绝佳工具可以在 colorjack.com 网站上找到。或者，我们可以使用 Gimp 等工具。

我们还有一个预定义颜色名称列表，可以在我们的程序中使用。

标准颜色数据库
水绿色	黑色	蓝色	蓝紫色	棕色
灰蓝色	珊瑚色	矢车菊蓝	青色	深灰色
深绿色	深橄榄绿	深紫罗兰色	深蓝紫色	深灰蓝色
深青色	暗灰色	耐火砖色	森林绿	金色
金黄色	灰色	绿色	黄绿色	印度红
卡其色	浅蓝色	浅灰色	浅钢蓝色	亮绿色
品红色	栗色	中水绿色	中蓝色	中森林绿
中金黄色	中紫罗兰色	中海绿色	中蓝紫色	中春绿色
中青色	中紫红色	午夜蓝	海军蓝	橙色
橙红色	紫罗兰色	淡绿色	粉红色	梅红色
紫色	红色	鲑鱼色	海绿色	赭石色
天蓝色	蓝紫色	春绿色	钢蓝色	棕褐色
蓟色	青色	紫罗兰色	紫红色	小麦色
白色	黄色	黄绿色

以下示例使用了一些颜色值。

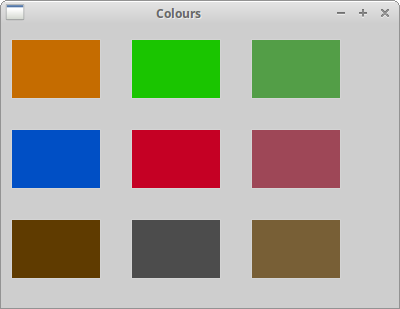

colours.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws nine coloured rectangles
on the window.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Colours")
        self.Centre()


    def OnPaint(self, e):

        dc = wx.PaintDC(self)
        dc.SetPen(wx.Pen('#d4d4d4'))

        dc.SetBrush(wx.Brush('#c56c00'))
        dc.DrawRectangle(10, 15, 90, 60)

        dc.SetBrush(wx.Brush('#1ac500'))
        dc.DrawRectangle(130, 15, 90, 60)

        dc.SetBrush(wx.Brush('#539e47'))
        dc.DrawRectangle(250, 15, 90, 60)

        dc.SetBrush(wx.Brush('#004fc5'))
        dc.DrawRectangle(10, 105, 90, 60)

        dc.SetBrush(wx.Brush('#c50024'))
        dc.DrawRectangle(130, 105, 90, 60)

        dc.SetBrush(wx.Brush('#9e4757'))
        dc.DrawRectangle(250, 105, 90, 60)

        dc.SetBrush(wx.Brush('#5f3b00'))
        dc.DrawRectangle(10, 195, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c'))
        dc.DrawRectangle(130, 195, 90, 60)

        dc.SetBrush(wx.Brush('#785f36'))
        dc.DrawRectangle(250, 195, 90, 60)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

我们绘制九个矩形并用不同颜色填充它们。

dc.SetBrush(wx.Brush('#c56c00'))
dc.DrawRectangle(10, 15, 90, 60)

我们以十六进制表示法指定画笔颜色。画笔是形状的背景填充。然后，我们使用 DrawRectangle() 方法绘制矩形。

wx.Pen

Pen 是一个基本的图形对象。它用于绘制线、曲线和矩形、椭圆、多边形或其他形状的轮廓。

wx.Pen(wx.Colour colour, width=1, style=wx.SOLID)

wx.Pen 构造函数有三个参数：颜色、宽度和样式。以下是可能的笔样式列表

wx.SOLID
wx.DOT
wx.LONG_DASH
wx.SHORT_DASH
wx.DOT_DASH
wx.TRANSPARENT

pens.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws six rectangles with different pens.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Pens")
        self.Centre()

    def OnPaint(self, event):
        dc = wx.PaintDC(self)

        dc.SetPen(wx.Pen('#4c4c4c', 1, wx.SOLID))
        dc.DrawRectangle(10, 15, 90, 60)

        dc.SetPen(wx.Pen('#4c4c4c', 1, wx.DOT))
        dc.DrawRectangle(130, 15, 90, 60)

        dc.SetPen(wx.Pen('#4c4c4c', 1, wx.LONG_DASH))
        dc.DrawRectangle(250, 15, 90, 60)

        dc.SetPen(wx.Pen('#4c4c4c', 1, wx.SHORT_DASH))
        dc.DrawRectangle(10, 105, 90, 60)

        dc.SetPen(wx.Pen('#4c4c4c', 1, wx.DOT_DASH))
        dc.DrawRectangle(130, 105, 90, 60)

        dc.SetPen(wx.Pen('#4c4c4c', 1, wx.TRANSPARENT))
        dc.DrawRectangle(250, 105, 90, 60)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

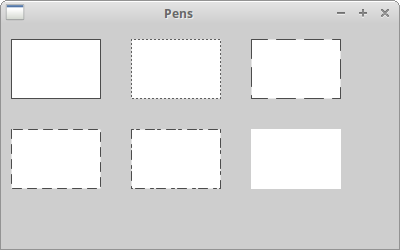

如果我们不指定自定义画笔，则会使用默认画笔。默认画笔是 wx.WHITE_BRUSH。矩形的边框由画笔绘制。最后一个没有边框。它是透明的，即不可见。

连接和笔帽

画笔对象还有两个附加参数：连接和笔帽。连接定义了如何绘制线之间的连接。连接样式具有以下选项

wx.JOIN_MITER
wx.JOIN_BEVEL
wx.JOIN_ROUND

使用 wx.JOIN_MITER 时，线的外部边缘会延长。它们以一个角度相交，并且该区域被填充。在 wx.JOIN_BEVEL 中，两条线之间的三角形缺口被填充。在 wx.JOIN_ROUND 中，两条线之间的圆弧被填充。默认值为 wx.JOIN_ROUND。

笔帽定义了画笔如何绘制线的末端。选项是

wx.CAP_ROUND
wx.CAP_PROJECTING
wx.CAP_BUTT

wx.CAP_ROUND 绘制圆角端。wx.CAP_PROJECTING 和 wx.CAP_BUTT 绘制方形端。它们之间的区别在于 wx.CAP_PROJECTING 会超出端点半个线条长度。wx.CAP_ROUND 也会超出端点。

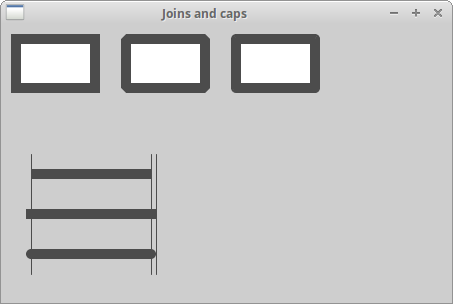

joins_caps.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws uses different joins
and caps in drawing.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Joins and caps")
        self.Centre()

    def OnPaint(self, e):

        dc = wx.PaintDC(self)

        pen = wx.Pen('#4c4c4c', 10, wx.SOLID)

        pen.SetJoin(wx.JOIN_MITER)
        dc.SetPen(pen)
        dc.DrawRectangle(15, 15, 80, 50)

        pen.SetJoin(wx.JOIN_BEVEL)
        dc.SetPen(pen)
        dc.DrawRectangle(125, 15, 80, 50)

        pen.SetJoin(wx.JOIN_ROUND)
        dc.SetPen(pen)
        dc.DrawRectangle(235, 15, 80, 50)

        pen.SetCap(wx.CAP_BUTT)
        dc.SetPen(pen)
        dc.DrawLine(30, 150,  150, 150)

        pen.SetCap(wx.CAP_PROJECTING)
        dc.SetPen(pen)
        dc.DrawLine(30, 190,  150, 190)

        pen.SetCap(wx.CAP_ROUND)
        dc.SetPen(pen)
        dc.DrawLine(30, 230,  150, 230)

        pen2 = wx.Pen('#4c4c4c', 1, wx.SOLID)
        dc.SetPen(pen2)
        dc.DrawLine(30, 130, 30, 250)
        dc.DrawLine(150, 130, 150, 250)
        dc.DrawLine(155, 130, 155, 250)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

pen = wx.Pen('#4c4c4c', 10, wx.SOLID)

为了看到各种连接和笔帽样式，我们需要将画笔宽度设置为大于 1。

dc.DrawLine(150, 130, 150, 250)
dc.DrawLine(155, 130, 155, 250)

注意两条环绕的垂直线。它们之间的距离是 5 像素。这正好是当前画笔宽度的一半。

渐变

在计算机图形学中，渐变是指从浅到深或从一种颜色到另一种颜色的平滑混合。在二维绘图程序和绘画程序中，渐变用于创建丰富多彩的背景和特殊效果，以及模拟光影。

GradientFillLinear(self, rect, initialColour, destColour, nDirection=RIGHT)

此方法用线性渐变填充由 rect 指定的区域，从 initialColour 开始，最终淡化到 destColour。nDirection 参数指定颜色变化的方向；默认值为 wx.EAST。

gradients.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws four rectangles filled
with gradients.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Gradients")
        self.Centre()

    def OnPaint(self, event):

        dc = wx.PaintDC(self)

        dc.GradientFillLinear((20, 20, 180, 40), '#ffec00', '#000000', wx.NORTH)
        dc.GradientFillLinear((20, 80, 180, 40), '#ffec00', '#000000', wx.SOUTH)
        dc.GradientFillLinear((20, 140, 180, 40), '#ffec00', '#000000', wx.EAST)
        dc.GradientFillLinear((20, 200, 180, 40), '#ffec00', '#000000', wx.WEST)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

在此示例中，四个矩形填充了渐变。

wx.Brush

Brush 是一个基本的图形对象。它用于绘制图形形状（如矩形、椭圆或多边形）的背景。

wxPython 具有以下内置画笔类型

wx.SOLID
wx.STIPPLE
wx.BDIAGONAL_HATCH
wx.CROSSDIAG_HATCH
wx.FDIAGONAL_HATCH
wx.CROSS_HATCH
wx.HORIZONTAL_HATCH
wx.VERTICAL_HATCH
wx.TRANSPARENT

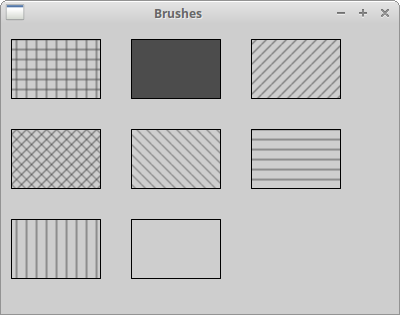

brushes.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws eight rectangles filled
with different brushes.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Brushes")
        self.Centre()

    def OnPaint(self, e):

        dc = wx.PaintDC(self)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.CROSS_HATCH))
        dc.DrawRectangle(10, 15, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.SOLID))
        dc.DrawRectangle(130, 15, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.BDIAGONAL_HATCH))
        dc.DrawRectangle(250, 15, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.CROSSDIAG_HATCH))
        dc.DrawRectangle(10, 105, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.FDIAGONAL_HATCH))
        dc.DrawRectangle(130, 105, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.HORIZONTAL_HATCH))
        dc.DrawRectangle(250, 105, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.VERTICAL_HATCH))
        dc.DrawRectangle(10, 195, 90, 60)

        dc.SetBrush(wx.Brush('#4c4c4c', wx.TRANSPARENT))
        dc.DrawRectangle(130, 195, 90, 60)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

示例中使用了八种不同的内置画笔类型。

自定义图案

我们不限于使用预定义的图案。我们可以轻松创建自己的自定义图案。

custom_patterns.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws three rectangles with custom
brush patterns.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Custom patterns")
        self.Centre()

    def OnPaint(self, e):

        dc = wx.PaintDC(self)

        dc.SetPen(wx.Pen('#C7C3C3'))

        brush1 = wx.Brush(wx.Bitmap('pattern1.png'))
        dc.SetBrush(brush1)
        dc.DrawRectangle(10, 15, 90, 60)

        brush2 = wx.Brush(wx.Bitmap('pattern2.png'))
        dc.SetBrush(brush2)
        dc.DrawRectangle(130, 15, 90, 60)

        brush3 = wx.Brush(wx.Bitmap('pattern3.png'))
        dc.SetBrush(brush3)
        dc.DrawRectangle(250, 15, 90, 60)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

我们创建了一些小的位图。这些位图是在 Gimp 中创建的。

brush1 = wx.Brush(wx.Bitmap('pattern1.png'))
dc.SetBrush(brush1)
dc.DrawRectangle(10, 15, 90, 60)

从位图创建画笔并将其设置为设备上下文。它用于填充矩形的内部。

点

最简单的几何对象是点。它是窗口上的一个普通点。

DrawPoint(self, x, y)

此方法在 x, y 坐标处绘制一个点。

points.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws one thousand points
randomly on the window.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx
import random

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Points")
        self.Centre()

    def OnPaint(self, e):

        dc = wx.PaintDC(self)

        dc.SetPen(wx.Pen('RED'))

        for i in range(1000):

            w, h = self.GetSize()
            x = random.randint(1, w-1)
            y = random.randint(1, h-1)
            dc.DrawPoint(x, y)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

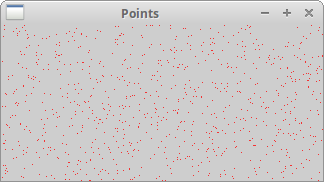

一个点可能难以看到，所以我们创建了 1000 个点。

dc.SetPen(wx.Pen('RED'))

这里我们将画笔颜色设置为红色。

w, h = self.GetSize()
x = random.randint(1, w-1)

这些点随机分布在窗口的客户区域周围。它们也是动态分布的。如果调整窗口大小，点将随机绘制在新客户区域上。randint(a, b) 方法返回范围 [a, b] 中的随机整数，例如包含这两个端点。

形状

形状是更复杂的几何对象。我们在以下示例中绘制各种几何形状。

shapes.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws various shapes on
the window.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Shapes")
        self.Centre()


    def OnPaint(self, e):

        dc = wx.PaintDC(self)
        dc.SetBrush(wx.Brush('#777'))
        dc.SetPen(wx.Pen("#777"))

        dc.DrawEllipse(20, 20, 90, 60)
        dc.DrawRoundedRectangle(130, 20, 90, 60, 10)
        dc.DrawArc(240, 40, 340, 40, 290, 20)

        dc.DrawRectangle(20, 120, 80, 50)
        dc.DrawPolygon(((130, 140), (180, 170), (180, 140), (220, 110), (140, 100)))
        dc.DrawSpline(((240, 170), (280, 170), (285, 110), (325, 110)))

        dc.DrawLines(((20, 260), (100, 260), (20, 210), (100, 210)))
        dc.DrawCircle(170, 230, 35)
        dc.DrawRectangle(250, 200, 60, 60)


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

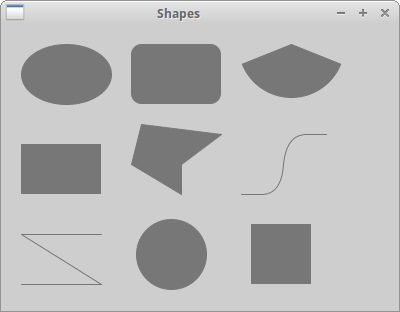

在我们的示例中，我们绘制了一个椭圆、一个圆角矩形、一个弧形、一个矩形、一个多边形、样条、直线、一个圆和一个正方形。圆是椭圆的一种特殊类型，正方形是矩形的一种特殊类型。

区域

设备上下文可以分为几个部分，称为区域。区域可以是任何形状，例如矩形或圆形。使用 Union、Intersect、Substract 和 Xor 操作，我们可以创建复杂的区域。区域用于轮廓、填充和裁剪。

我们可以通过三种方式创建区域。最简单的方法是创建矩形区域。更复杂的区域可以从点列表或位图中创建。

在进行区域操作之前，我们先创建一个小示例。我们将主题分为几个部分，以便更容易理解。您可能会发现复习学校数学是个好主意。此处我们可以找到一篇好文章。

lines.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program draws various shapes on
the window.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx
from math import hypot, sin, cos, pi

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle('Lines')
        self.Centre()

    def OnPaint(self, e):

        dc = wx.PaintDC(self)
        size_x, size_y = self.GetClientSize()
        dc.SetDeviceOrigin(size_x/2, size_y/2)

        radius = hypot(size_x/2, size_y/2)
        angle = 0

        while (angle < 2*pi):
            x = radius*cos(angle)
            y = radius*sin(angle)
            dc.DrawLine((0, 0), (x, y))
            angle = angle + 2*pi/360


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

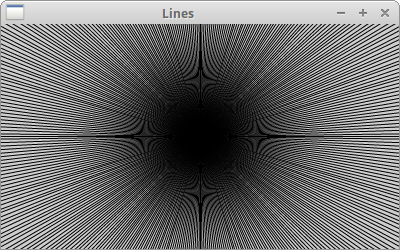

在此示例中，我们从客户区域的中心绘制 360 条线。两条线之间的距离是 1 度。我们创建了一个有趣的图形。

import wx
from math import hypot, sin, cos, pi

我们需要 math 模块中的三个数学函数和一个常量。

dc.SetDeviceOrigin(size_x/2, size_y/2)

SetDeviceOrigin() 方法创建了坐标系的新起点。我们将其放在客户区域的中心。通过重新定位坐标系，我们使绘图不那么复杂。

radius = hypot(size_x/2, size_y/2)

这里我们得到斜边。它是最长的线，可以从客户区域的中心绘制。它是从起点绘制到窗口角落的线的长度。这样，大多数线都不是完全绘制的。重叠的部分是不可见的。参见斜边。

x = radius*cos(angle)
y = radius*sin(angle)

这些是参数方程。它们用于在曲线上查找 [x, y] 点。所有 360 条线都从坐标系的原点绘制到圆上的点。

剪裁

Clipping 是将绘图限制在特定区域。裁剪通常用于创建效果和提高应用程序性能。我们使用 SetClippingRegionAsRegion() 方法将绘图限制在特定区域。

在以下示例中，我们将修改和增强我们之前的程序。

star.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program demonstrates a clipping operation
when drawing a star object.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx
from math import hypot, sin, cos, pi

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)

        self.SetTitle("Star")
        self.Centre()

    def OnPaint(self, e):

        dc = wx.PaintDC(self)

        dc.SetPen(wx.Pen('#424242'))
        size_x, size_y = self.GetClientSize()
        dc.SetDeviceOrigin(size_x/2, size_y/2)

        points = (((0, 85), (75, 75), (100, 10), (125, 75), (200, 85),
            (150, 125), (160, 190), (100, 150), (40, 190), (50, 125)))

        region = wx.Region(points)
        dc.SetDeviceClippingRegion(region)

        radius = hypot(size_x/2, size_y/2)
        angle = 0

        while (angle < 2*pi):

            x = radius*cos(angle)
            y = radius*sin(angle)
            dc.DrawLine((0, 0), (x, y))
            angle = angle + 2*pi/360

        dc.DestroyClippingRegion()


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

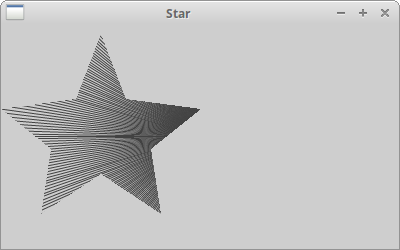

我们再次绘制所有 360 条线。但这次，只有一部分客户区域被绘制。我们将其限制的区域是一个星形对象。

region = wx.Region(points)
dc.SetDeviceClippingRegion(region)

我们从点列表中创建一个区域。SetDeviceClippingRegion() 方法将绘图限制在指定的区域。在我们的例子中，它是一个星形对象。

dc.DestroyClippingRegion()

我们必须销毁剪辑区域。

区域操作

区域可以组合以创建更复杂的形状。我们可以使用四种集合运算：并集、交集、差集、异或。

以下示例展示了所有四种运算。

region_operations.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program performs set operations on regions.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx

class Example(wx.Frame):

    def __init__(self, *args, **kw):
        super(Example, self).__init__(*args, **kw)

        self.InitUI()

    def InitUI(self):

         self.Bind(wx.EVT_PAINT, self.OnPaint)

         self.SetTitle("Regions")
         self.Centre()

    def OnPaint(self, e):

         dc = wx.PaintDC(self)
         dc.SetPen(wx.Pen('#d4d4d4'))

         dc.DrawRectangle(20, 20, 50, 50)
         dc.DrawRectangle(30, 40, 50, 50)

         dc.SetBrush(wx.Brush('#ffffff'))
         dc.DrawRectangle(100, 20, 50, 50)
         dc.DrawRectangle(110, 40, 50, 50)

         region1 = wx.Region(100, 20, 50, 50)
         region2 = wx.Region(110, 40, 50, 50)
         region1.Intersect(region2)

         rect = region1.GetBox()
         dc.SetDeviceClippingRegion(region1)
         dc.SetBrush(wx.Brush('#ff0000'))
         dc.DrawRectangle(rect)
         dc.DestroyClippingRegion()

         dc.SetBrush(wx.Brush('#ffffff'))
         dc.DrawRectangle(180, 20, 50, 50)
         dc.DrawRectangle(190, 40, 50, 50)

         region1 = wx.Region(180, 20, 50, 50)
         region2 = wx.Region(190, 40, 50, 50)
         region1.Union(region2)
         dc.SetDeviceClippingRegion(region1)

         rect = region1.GetBox()
         dc.SetBrush(wx.Brush('#fa8e00'))
         dc.DrawRectangle(rect)
         dc.DestroyClippingRegion()

         dc.SetBrush(wx.Brush('#ffffff'))
         dc.DrawRectangle(20, 120, 50, 50)
         dc.DrawRectangle(30, 140, 50, 50)
         region1 = wx.Region(20, 120, 50, 50)
         region2 = wx.Region(30, 140, 50, 50)
         region1.Xor(region2)

         rect = region1.GetBox()
         dc.SetDeviceClippingRegion(region1)
         dc.SetBrush(wx.Brush('#619e1b'))
         dc.DrawRectangle(rect)
         dc.DestroyClippingRegion()

         dc.SetBrush(wx.Brush('#ffffff'))
         dc.DrawRectangle(100, 120, 50, 50)
         dc.DrawRectangle(110, 140, 50, 50)
         region1 = wx.Region(100, 120, 50, 50)
         region2 = wx.Region(110, 140, 50, 50)
         region1.Subtract(region2)

         rect = region1.GetBox()
         dc.SetDeviceClippingRegion(region1)
         dc.SetBrush(wx.Brush('#715b33'))
         dc.DrawRectangle(rect)
         dc.DestroyClippingRegion()

         dc.SetBrush(wx.Brush('#ffffff'))
         dc.DrawRectangle(180, 120, 50, 50)
         dc.DrawRectangle(190, 140, 50, 50)
         region1 = wx.Region(180, 120, 50, 50)
         region2 = wx.Region(190, 140, 50, 50)
         region2.Subtract(region1)

         rect = region2.GetBox()
         dc.SetDeviceClippingRegion(region2)
         dc.SetBrush(wx.Brush('#0d0060'))
         dc.DrawRectangle(rect)
         dc.DestroyClippingRegion()


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

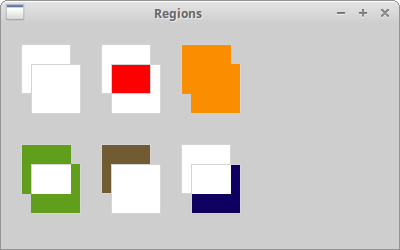

在此示例中，我们展示了六种区域集合运算。

 region1 = wx.Region(100, 20, 50, 50)
 region2 = wx.Region(110, 40, 50, 50)
 region1.Intersect(region2)

此代码对两个区域执行交集运算。

映射模式

映射模式定义了用于将页空间单位转换为设备空间单位的度量单位，并且还定义了设备 x 和 y 轴的方向。

说英语，用公制测量

英语成为沟通的全球语言。度量系统也成为测量的全球系统。根据这篇维基百科文章，只有三个例外。美国、利比里亚和缅甸。例如，美国人使用华氏度测量温度，使用加仑给汽车加油，或使用磅称重。

即使我们在欧洲使用公制系统，仍然存在例外。美国在 IT 领域占主导地位，我们进口他们的标准。因此，我们也说我们有一个 17 英寸的显示器。图形可以放入文件、显示在监视器或其他设备（相机、摄像机、手机）的屏幕上，或由打印机打印。纸张尺寸可以以毫米、点或英寸为单位设置，屏幕分辨率以像素为单位，文本质量由每英寸点数决定。我们还有点、比特或样本。这是我们拥有逻辑和设备单元的原因之一。

逻辑单位和设备单位

如果我们要在客户区绘制文本或几何图元，我们使用逻辑单位来定位它们。

如果我们想绘制一些文本，我们会提供文本参数和 x, y 位置。x, y 是以逻辑单位表示的。然后设备以设备单位绘制文本。逻辑单位和设备单位可能相同，也可能不同。逻辑单位由人使用（毫米），设备单位是特定设备的本地单位。例如，屏幕的本地设备单位是像素。HEWLETT PACKARD LaserJet 1022 的本地设备单位是 1200 dpi（每英寸点数）。

到目前为止，我们已经讨论了各种度量单位。设备的映射模式是将逻辑单位转换为设备单位的一种方式。wxPython 具有以下映射模式

映射模式	逻辑单位
wx.MM_TEXT	1 像素
wx.MM_METRIC	1 毫米
wx.MM_LOMETRIC	1/10 毫米
wx.MM_POINTS	1 点，1/72 英寸
wx.MM_TWIPS	1/20 点或 1/1440 英寸

默认映射模式是 wx.MM_TEXT。在此模式下，逻辑单位与设备单位相同。当人们在屏幕上定位对象或设计网页时，他们通常以像素为单位思考。网页设计师创建三栏页面，这些栏以像素为单位设置。页面的最低公分母通常是 800 像素等。这种思维方式是自然的，因为我们知道我们的显示器有例如 1024x768 像素。我们不打算进行转换，而是习惯于以像素为单位思考。如果我们想以毫米为单位绘制结构，我们可以使用两个公制映射模式。直接以毫米为单位绘制对于屏幕来说太粗糙了，这就是为什么我们有 wx.MM_LOMETRIC 映射模式。

要设置不同的映射模式，我们使用 SetMapMode() 方法。

标尺示例

标尺以像素为单位测量屏幕对象。

ruler.py

#!/usr/bin/env python

"""
ZetCode wxPython tutorial

This program creates a ruler.

author: Jan Bodnar
website: zetcode.com
last edited: May 2018
"""

import wx


RW = 701 # ruler width
RM = 10  # ruler margin
RH = 80  # ruler height


class Example(wx.Frame):

    def __init__(self, parent):
        wx.Frame.__init__(self, parent, size=(RW + 2*RM, RH),
            style=wx.FRAME_NO_TASKBAR | wx.NO_BORDER | wx.STAY_ON_TOP)
        self.font = wx.Font(7, wx.FONTFAMILY_DEFAULT, wx.FONTSTYLE_NORMAL,
            wx.FONTWEIGHT_BOLD, False, 'Courier 10 Pitch')

        self.InitUI()

    def InitUI(self):

        self.Bind(wx.EVT_PAINT, self.OnPaint)
        self.Bind(wx.EVT_LEFT_DOWN, self.OnLeftDown)
        self.Bind(wx.EVT_LEFT_UP, self.OnLeftUp)
        self.Bind(wx.EVT_RIGHT_DOWN, self.OnRightDown)
        self.Bind(wx.EVT_MOTION, self.OnMouseMove)

        self.Centre()
        self.Show(True)

    def OnPaint(self, e):

        dc = wx.PaintDC(self)

        brush = wx.Brush(wx.Bitmap('granite.png'))
        dc.SetBrush(brush)
        dc.DrawRectangle(0, 0, RW+2*RM, RH)
        dc.SetFont(self.font)

        dc.SetPen(wx.Pen('#F8FF25'))
        dc.SetTextForeground('#F8FF25')

        for i in range(RW):

            if not (i % 100):

                dc.DrawLine(i+RM, 0, i+RM, 10)
                w, h = dc.GetTextExtent(str(i))
                dc.DrawText(str(i), i+RM-w/2, 11)

            elif not (i % 20):

                dc.DrawLine(i+RM, 0, i+RM, 8)

            elif not (i % 2):

                dc.DrawLine(i+RM, 0, i+RM, 4)

    def OnLeftDown(self, e):

        x, y = self.ClientToScreen(e.GetPosition())
        ox, oy = self.GetPosition()

        dx = x - ox
        dy = y - oy

        self.delta = ((dx, dy))

    def OnMouseMove(self, e):

        if e.Dragging() and e.LeftIsDown():

            self.SetCursor(wx.Cursor(wx.CURSOR_HAND))

            x, y = self.ClientToScreen(e.GetPosition())
            fp = (x - self.delta[0], y - self.delta[1])
            self.Move(fp)

    def OnLeftUp(self, e):

        self.SetCursor(wx.Cursor(wx.CURSOR_ARROW))

    def OnRightDown(self, e):

        self.Close()


def main():

    app = wx.App()
    ex = Example(None)
    ex.Show()
    app.MainLoop()


if __name__ == '__main__':
    main()

在此示例中，我们创建了一个标尺。此标尺以像素为单位测量屏幕对象。我们保留了默认映射模式 wx.MM_TEXT。正如我们已经提到的，此模式的逻辑单位和设备单位相同。在我们的例子中，这些是像素。

def __init__(self, parent):
    wx.Frame.__init__(self, parent, size=(RW + 2*RM, RH),
        style=wx.FRAME_NO_TASKBAR | wx.NO_BORDER | wx.STAY_ON_TOP)

我们创建了一个无边框窗口。标尺宽度为 721 像素：RW + 2*RM = 701 + 20 = 721。标尺显示 701 个数字；0 ... 700 是 701 像素。标尺两侧都有边距，2*10 是 20 像素。总共是 721 像素。

brush = wx.Brush(wx.Bitmap('granite.png'))
dc.SetBrush(brush)
dc.DrawRectangle(0, 0, RW+2*RM, RH)

这里我们在窗口上绘制了一个自定义图案。我们使用了 Gimp 中可用的预定义图案。它被称为 granite。

w, h = dc.GetTextExtent(str(i))
dc.DrawText(str(i), i+RM-w/2, 11)

这些行确保我们正确对齐文本。GetTextExtent() 方法返回文本的宽度和高度。

我们的窗口没有边框。所以我们必须手动处理移动。OnLeftDown() 和 OnMouseMove() 方法使我们能够移动标尺。

def OnLeftDown(self, e):

    x, y = self.ClientToScreen(e.GetPosition())
    ox, oy = self.GetPosition()

    dx = x - ox
    dy = y - oy

    self.delta = ((dx, dy))

在 OnLeftDown() 方法中，我们确定了窗口和鼠标光标坐标；delta 值是鼠标指针到窗口左上角的距离。我们需要 delta 值来移动窗口。

def OnMouseMove(self, e):

    if e.Dragging() and e.LeftIsDown():

        self.SetCursor(wx.Cursor(wx.CURSOR_HAND))

        x, y = self.ClientToScreen(e.GetPosition())
        fp = (x - self.delta[0], y - self.delta[1])
        self.Move(fp)

当我们在拖动窗口的同时按下鼠标左键时，代码就会执行。在代码块中，我们使用 SetCursor() 更改鼠标光标，并使用 Move() 方法移动窗口。Delta 值用于获取距离。

def OnLeftUp(self, e):

    self.SetCursor(wx.Cursor(wx.CURSOR_ARROW))

当我们释放鼠标左键时，我们将光标改回箭头。

def OnRightDown(self, e):

    self.Close()

通过右键单击窗口区域来关闭窗口。

在本章中，我们使用了 wxPython 的图形。

电子书
