JasperReports 表格
最后修改日期：2024 年 2 月 12 日
在本文中，我们将展示如何使用 JasperReports 库创建的报表中显示表格。
JasperReports 是一个开源报告库。它可以创建各种格式的报告，包括 PDF、HTML、XLS 或 CSV。JasperReports 以简单灵活的方式创建面向页面、可打印的文档。
下面的应用程序从 bean 集合数据源加载数据，并使用 JasperReports 库从中创建报表。该报表是 PDF 文件。数据以表格格式显示。
table.xml
<?xml version = "1.0" encoding = "UTF-8"?>
<!DOCTYPE jasperReport PUBLIC "//JasperReports//DTD Report Design//EN"
"http://jasperreports.sourceforge.net/dtds/jasperreport.dtd">
<jasperReport xmlns="http://jasperreports.sourceforge.net/jasperreports"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://jasperreports.sourceforge.net/jasperreports
http://jasperreports.sourceforge.net/xsd/jasperreport.xsd"
name="report6" pageWidth="595" pageHeight="842" whenNoDataType="AllSectionsNoDetail"
columnWidth="555" leftMargin="20" rightMargin="20" topMargin="20" bottomMargin="20">
<style name="TableHeader" vAlign="Middle" hAlign="Center" isBold="true"/>
<style name="TableCell" hAlign="Center" vAlign="Middle"/>
<style name="TableFooter" hAlign="Right" vAlign="Middle"/>
<style name="Table">
<box>
<pen lineWidth="0.5"/>
</box>
</style>
<subDataset name="dataset1">
<field name="item"/>
<field name="unitPrice" class="java.math.BigDecimal"/>
<field name="quantity" class="java.lang.Integer"/>
<variable name="UnitTotalPrice" class="java.math.BigDecimal">
<variableExpression>
<![CDATA[$F{unitPrice}.multiply(new BigDecimal($F{quantity}))]]>
</variableExpression>
</variable>
<variable name="TotalPrice" resetType="Report" class="java.math.BigDecimal" calculation="Sum">
<variableExpression><![CDATA[$V{UnitTotalPrice}]]></variableExpression>
</variable>
</subDataset>
<parameter name="datasource" class="net.sf.jasperreports.engine.data.JRBeanCollectionDataSource"/>
<detail>
<band height="250">
<componentElement>
<reportElement style="Table" x="0" y="10" width="555" height="150"/>
<c:table xmlns:c="http://jasperreports.sourceforge.net/jasperreports/components"
xsi:schemaLocation="http://jasperreports.sourceforge.net/jasperreports/components
http://jasperreports.sourceforge.net/xsd/components.xsd">
<datasetRun subDataset="dataset1">
<dataSourceExpression>
<![CDATA[$P{datasource}]]>
</dataSourceExpression>
</datasetRun>
<c:column width="60">
<c:columnHeader height="30">
<box>
<pen lineColor="#000000"/>
<bottomPen lineWidth="0.5"/>
</box>
<staticText>
<reportElement x="0" y="0" width="60" height="30" style="TableHeader"/>
<text><![CDATA[Item]]></text>
</staticText>
</c:columnHeader>
<c:detailCell height="15">
<box>
<bottomPen lineWidth="0.5"/>
</box>
<textField isStretchWithOverflow="true">
<reportElement x="0" y="0" width="60" height="15" style="TableCell"/>
<textFieldExpression>
<![CDATA[$F{item}]]>
</textFieldExpression>
</textField>
</c:detailCell>
</c:column>
<c:column width="100">
<c:columnHeader height="30">
<box>
<pen lineColor="#000000"/>
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<staticText>
<reportElement x="0" y="0" width="90" height="30" style="TableHeader"/>
<text><![CDATA[UnitPrice]]></text>
</staticText>
</c:columnHeader>
<c:detailCell height="15">
<box>
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<textField>
<reportElement x="0" y="0" width="90" height="15" style="TableCell"/>
<textFieldExpression>
<![CDATA[$F{unitPrice}]]>
</textFieldExpression>
</textField>
</c:detailCell>
</c:column>
<c:column width="100">
<c:columnHeader height="30">
<box>
<pen lineColor="#000000"/>
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<staticText>
<reportElement x="0" y="0" width="90" height="30" style="TableHeader"/>
<text><![CDATA[Quantity]]></text>
</staticText>
</c:columnHeader>
<c:detailCell height="15">
<box rightPadding="5">
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<textField>
<reportElement x="0" y="0" width="90" height="15"/>
<textElement textAlignment="Right" verticalAlignment="Middle"/>
<textFieldExpression>
<![CDATA[$F{quantity}]]>
</textFieldExpression>
</textField>
</c:detailCell>
</c:column>
<c:column width="100">
<c:columnHeader height="30">
<box>
<pen lineColor="#000000"/>
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<staticText>
<reportElement x="0" y="0" width="90" height="30" style="TableHeader"/>
<text><![CDATA[Total price]]></text>
</staticText>
</c:columnHeader>
<c:columnFooter style="TableFooter" height="15">
<box>
<pen lineColor="#000000"/>
<topPen lineWidth="0.5"/>
</box>
<textField evaluationTime="Report">
<reportElement x="0" y="0" width="90" height="15" style="TableFooter"/>
<textFieldExpression>
<![CDATA[$V{TotalPrice}]]>
</textFieldExpression>
</textField>
</c:columnFooter>
<c:detailCell height="15">
<box rightPadding="5">
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<textField>
<reportElement x="0" y="0" width="90" height="15"/>
<textElement textAlignment="Right" verticalAlignment="Middle"/>
<textFieldExpression>
<![CDATA[$V{UnitTotalPrice}]]>
</textFieldExpression>
</textField>
</c:detailCell>
</c:column>
</c:table>
</componentElement>
</band>
</detail>
</jasperReport>
这是报表模板文件。模板仅包含详情区。在详情区中，每个元素都会为数据源提供的每个记录重复一次。
注意： 由于我们处理的是货币值，因此必须使用
BigDecimal 类型。<style name="TableHeader" vAlign="Middle" hAlign="Center" isBold="true"/> <style name="TableCell" hAlign="Center" vAlign="Middle"/> <style name="TableFooter" hAlign="Right" vAlign="Middle"/>
这三个样式分别用于表格标题、表格页脚和表格单元格。
<style name="Table">
<box>
<pen lineWidth="0.5"/>
</box>
</style>
此样式会在表格周围创建边框。
<subDataset name="dataset1">
<field name="item"/>
<field name="unitPrice" class="java.math.BigDecimal"/>
<field name="quantity" class="java.lang.Integer"/>
<variable name="UnitTotalPrice" class="java.math.BigDecimal">
<variableExpression>
<![CDATA[$F{unitPrice}.multiply(new BigDecimal($F{quantity}))]]>
</variableExpression>
</variable>
<variable name="TotalPrice" resetType="Report" class="java.math.BigDecimal" calculation="Sum">
<variableExpression><![CDATA[$V{UnitTotalPrice}]]></variableExpression>
</variable>
</subDataset>
表格将从 subDataset 元素读取数据。在元素内部，我们有三个字段和两个变量。字段映射到数据源的元素。在我们的例子中，字段映射到 bean 的属性。（我们使用的是 JRBeanCollectionDataSource。）变量对字段进行计算；它们计算表格中的单价和总价。
<parameter name="datasource" class="net.sf.jasperreports.engine.data.JRBeanCollectionDataSource"/>
参数定义了一个数据源。JRBeanCollectionDataSource 是 Java bean 的集合。参数在填充阶段传递给报表。
<c:table xmlns:c="http://jasperreports.sourceforge.net/jasperreports/components"
xsi:schemaLocation="http://jasperreports.sourceforge.net/jasperreports/components
http://jasperreports.sourceforge.net/xsd/components.xsd">
Table 是 JasperReports 组件模式中指定的组件。
<datasetRun subDataset="dataset1">
<dataSourceExpression><![CDATA[$P{datasource}]]></dataSourceExpression>
</datasetRun>
datasetRun 创建数据集的实例。在 dataSourceExpression 中，我们传递数据源参数。
<c:column width="100">
<c:columnHeader height="30">
<box>
<pen lineColor="#000000"/>
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<staticText>
<reportElement x="0" y="0" width="90" height="30" style="TableHeader"/>
<text><![CDATA[UnitPrice]]></text>
</staticText>
</c:columnHeader>
<c:detailCell height="15">
<box>
<leftPen lineWidth="0.5"/>
<bottomPen lineWidth="0.5"/>
</box>
<textField>
<reportElement x="0" y="0" width="90" height="15" style="TableCell"/>
<textFieldExpression>
<![CDATA[$F{unitPrice}]]>
</textFieldExpression>
</textField>
</c:detailCell>
</c:column>
表格中有四列。每列单独定义。在这一列中，我们有列标题和列单元格。标题包含列标签，单元格包含从 unitPrice 字段检索的单价。字段使用 $F{} 语法引用。box 元素用于创建线条。
<c:columnFooter style="TableFooter" height="15">
<box>
<pen lineColor="#000000"/>
<topPen lineWidth="0.5"/>
</box>
<textField evaluationTime="Report">
<reportElement x="0" y="0" width="90" height="15" style="TableFooter"/>
<textFieldExpression>
<![CDATA[$V{TotalPrice}]]>
</textFieldExpression>
</textField>
</c:columnFooter>
在最后一列中，我们有一个列页脚。它包含订单所有商品的总价。我们使用 $V{} 语法引用变量。
report.gvy
@Grab(group='net.sf.jasperreports', module='jasperreports', version='6.21.0')
@Grab(group='net.sf.jasperreports', module='jasperreports-fonts', version='6.21.0')
@Grab(group='com.github.librepdf', module='openpdf', version='1.3.39')
import net.sf.jasperreports.engine.JasperCompileManager
import net.sf.jasperreports.engine.JasperFillManager
import net.sf.jasperreports.engine.JasperExportManager
import net.sf.jasperreports.engine.data.JRBeanCollectionDataSource
import groovy.transform.Immutable
import java.math.BigDecimal
@Immutable
class Order {
String item;
BigDecimal unitPrice;
int quantity;
}
def orders = [
new Order("Item 1", new BigDecimal("5.4"), 4),
new Order("Item 2", new BigDecimal("2.3"), 3),
new Order("Item 3", new BigDecimal("1.5"), 8),
new Order("Item 4", new BigDecimal("4.0"), 2),
]
def xmlFile = "report.xml"
def jrReport = JasperCompileManager.compileReport(xmlFile)
def ds = new JRBeanCollectionDataSource(orders)
def params = ["datasource": ds]
def jrPrint = JasperFillManager.fillReport(jrReport, params, ds)
JasperExportManager.exportReportToPdfFile(jrPrint, "report.pdf")
该示例生成报表。
def orders = [
new Order("Item 1", new BigDecimal("5.4"), 4),
new Order("Item 2", new BigDecimal("2.3"), 3),
new Order("Item 3", new BigDecimal("1.5"), 8),
new Order("Item 4", new BigDecimal("4.0"), 2),
]
订单列表是我们的数据。
def xmlFile = "report.xml" def jrReport = JasperCompileManager.compileReport(xmlFile)
我们将 XML 模板文件编译成一个 JasperReport。JasperReport 是一个已编译的模板，可以填充数据。
def ds = new JRBeanCollectionDataSource(orders)
JRBeanCollectionDataSource 是一个数据源实现，它封装了 Java bean 对象集合。我们将四个 Order bean 放入数据源。
def params = ["datasource": ds] def jrPrint = JasperFillManager.fillReport(jrReport, params, ds)
我们将数据源放入参数映射中，并将映射传递给 JasperFillManager.fillReport 方法。创建了一个 JasperPrint 对象；这是一个可以查看、打印或导出为其他格式的对象。
JasperExportManager.exportReportToPdfFile(jrPrint, "report.pdf")
JasperExportManager.exportReportToPdfFile 方法将 JasperPrint 导出为 PDF 文件。

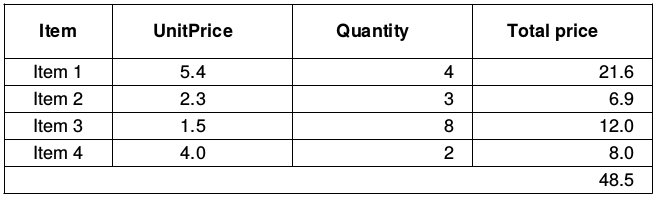

这是在 PDF 文件中显示数据的表格对象。
在本文中，我们使用 JasperReports 在报表中创建了一个数据表。报表是 PDF 格式。
