Qt5 中的自定义控件

最后修改于 2023 年 10 月 18 日

在 Qt5 C++ 编程教程的这一部分，我们创建一个自定义控件。

大多数工具包通常只提供最常见的控件，如按钮、文本控件或滑块。没有哪个工具包能提供所有可能的控件。程序员必须自己创建这样的控件。他们通过使用工具包提供的绘图工具来实现。有两种可能性：程序员可以修改或增强现有的控件，或者他可以从头开始创建一个自定义控件。

燃烧控件

在下一个例子中，我们创建一个自定义的燃烧控件。这个控件可以在 Nero 或 K3B 等应用程序中看到。该控件是从头开始创建的。

application.h

#pragma once

#include <QWidget>
#include <QSlider>
#include <QFrame>
#include "widget.h"

class Application : public QFrame {

  Q_OBJECT

  public:
    Application(QWidget *parent = nullptr);

  private:
    QSlider *slider;
    Widget *widget;

    void initUI();
};

这是该示例主窗口的头文件。

application.cpp

#include <QVBoxLayout>
#include <QHBoxLayout>
#include "application.h"

Application::Application(QWidget *parent)
    : QFrame(parent) {

  initUI();
}

void Application::initUI() {

  const int MAX_VALUE = 750;

  slider = new QSlider(Qt::Horizontal , this);
  slider->setMaximum(MAX_VALUE);
  slider->setGeometry(50, 50, 170, 30);

  widget = new Widget(this);
  connect(slider, &QSlider::valueChanged, widget, &Widget::setValue);

  auto *vbox = new QVBoxLayout(this);
  auto *hbox = new QHBoxLayout();

  vbox->addStretch(1);
  hbox->addWidget(widget, 0);
  vbox->addLayout(hbox);

  setLayout(vbox);
}

在这里，我们构建该示例的主窗口。

connect(slider, &QSlider::valueChanged, widget, &Widget::setValue);

当我们移动滑块时，将执行 valueChanged 槽。

widget.h

#pragma once

#include <QFrame>

class Widget : public QFrame {

  Q_OBJECT;

  public:
    Widget(QWidget *parent = nullptr);

  public slots:
    void setValue(int);

  protected:
    void paintEvent(QPaintEvent *e);
    void drawWidget(QPainter &qp);

  private:
    int cur_width;

    static constexpr int DISTANCE = 19;
    static constexpr int LINE_WIDTH = 5;
    static constexpr int DIVISIONS = 10;
    static constexpr float FULL_CAPACITY = 700;
    static constexpr float MAX_CAPACITY = 750;
};

这是自定义燃烧控件的头文件。

private:
  int cur_width;

cur_width 变量保存来自滑块的当前值。在绘制自定义控件时使用此值。

static constexpr int DISTANCE = 19;
static constexpr int LINE_WIDTH = 5;
static constexpr int DIVISIONS = 10;
static constexpr float FULL_CAPACITY = 700;
static constexpr float MAX_CAPACITY = 750;

这些是重要的常量。 DISTANCE 是刻度上数字与其父边框顶部的距离。 LINE_WIDTH 是垂直线的宽度。 DIVISIONS 是刻度的部分数。 FULL_CAPACITY 是介质的容量。达到此容量后，会发生过度燃烧。这由红色表示。 MAX_CAPACITY 是介质的最大容量。

widget.cpp

#include <QtGui>
#include "widget.h"

const int PANEL_HEIGHT = 30;

Widget::Widget(QWidget *parent)
    : QFrame(parent), cur_width(0) {

  setMinimumHeight(PANEL_HEIGHT);
}

void Widget::setValue(int value)
{
  cur_width = value;
  repaint();
}

void Widget::paintEvent(QPaintEvent *e) {

  QPainter qp(this);
  drawWidget(qp);

  QFrame::paintEvent(e);
}

void Widget::drawWidget(QPainter &qp) {

  QString num[] = { "75", "150", "225", "300", "375", "450",
    "525", "600", "675" };

  int asize = sizeof(num)/sizeof(num[1]);

  QColor redColor(255, 175, 175);
  QColor yellowColor(255, 255, 184);

  int width = size().width();

  int step = (int) qRound((double)width / DIVISIONS);
  int till = (int) ((width / MAX_CAPACITY) * cur_width);
  int full = (int) ((width / MAX_CAPACITY) * FULL_CAPACITY);

  if (cur_width >= FULL_CAPACITY) {

    qp.setPen(yellowColor);
    qp.setBrush(yellowColor);
    qp.drawRect(0, 0, full, 30);
    qp.setPen(redColor);
    qp.setBrush(redColor);
    qp.drawRect(full, 0, till-full, PANEL_HEIGHT);

  } else if (till > 0) {

    qp.setPen(yellowColor);
    qp.setBrush(yellowColor);
    qp.drawRect(0, 0, till, PANEL_HEIGHT);
  }

  QColor grayColor(90, 80, 60);
  qp.setPen(grayColor);

  for (int i=1; i <=asize; i++) {

    qp.drawLine(i*step, 0, i*step, LINE_WIDTH);
    QFont newFont = font();
    newFont.setPointSize(8);
    setFont(newFont);

    QFontMetrics metrics(font());

    int w = metrics.horizontalAdvance(num[i-1]);
    qp.drawText(i*step-w/2, DISTANCE, num[i-1]);
  }
}

在这里，我们绘制自定义控件。我们绘制矩形、垂直线和数字。

void Widget::setValue(int value)
{
  cur_width = value;
  repaint();
}

我们将当前选择的值存储到 cur_width 变量中，并重新绘制控件。

void Widget::paintEvent(QPaintEvent *e) {

  QPainter qp(this);
  drawWidget(qp);

  QFrame::paintEvent(e);
}

自定义控件的绘制委托给 drawWidget 方法。

QString num[] = { "75", "150", "225", "300", "375", "450",
  "525", "600", "675" };

我们使用这些数字来构建燃烧控件的刻度。

int width = size().width();

我们获取控件的宽度。自定义控件的宽度是动态的。用户可以调整其大小。

int till = (int) ((width / MAX_CAPACITY) * cur_width);
int full = (int) ((width / MAX_CAPACITY) * FULL_CAPACITY);

我们使用 width 变量来进行转换，即刻度值和自定义控件的度量值之间的转换。

qp.setPen(redColor);
qp.setBrush(redColor);
qp.drawRect(full, 0, till-full, PANEL_HEIGHT);

这三行绘制红色的矩形，指示过度燃烧。

qp.drawLine(i*step, 0, i*step, LINE_WIDTH);

在这里，我们绘制小的垂直线。

QFontMetrics metrics(font());

int w = metrics.horizontalAdvance(num[i-1]);
qp.drawText(i*step-w/2, DISTANCE, num[i-1]);

在这里，我们绘制刻度的数字。为了精确地定位数字，我们必须获取字符串的宽度。

main.cpp

#include <QApplication>
#include "application.h"

int main(int argc, char *argv[]) {

  QApplication app(argc, argv);
  Application window;

  window.resize(370, 200);

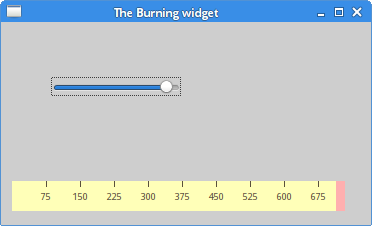

  window.setWindowTitle("The Burning widget");
  window.show();

  return app.exec();
}

这是主文件。

在 Qt5 教程的这一部分中，我们创建了一个自定义的燃烧控件。
