Qt4 中的布局管理
最后修改于 2023 年 10 月 18 日
在本 Qt4 编程教程中，我们将讨论小部件的布局管理。
一个典型的应用程序由各种小部件组成。这些小部件放置在布局中。程序员必须管理应用程序的布局。在 Qt4 中，我们有两个选项
- 绝对定位
- 布局管理器
绝对定位
程序员以像素为单位指定每个小部件的位置和大小。当我们使用绝对定位时，我们必须了解几件事。
- 如果我们调整窗口大小，小部件的大小和位置不会改变。
- 应用程序在各种平台上看起来不同（通常很糟糕）。
- 更改应用程序中的字体可能会破坏布局。
- 如果我们决定更改我们的布局，我们必须完全重做我们的布局，这既乏味又耗时。
可能存在我们可以使用绝对定位的情况。但大多数情况下，在现实世界的程序中，程序员使用布局管理器。
absolute.cpp
#include <QApplication>
#include <QDesktopWidget>
#include <QTextEdit>
class Absolute : public QWidget {
public:
Absolute(QWidget *parent = 0);
};
Absolute::Absolute(QWidget *parent)
: QWidget(parent) {
QTextEdit *ledit = new QTextEdit(this);
ledit->setGeometry(5, 5, 200, 150);
}
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
Absolute window;
window.setWindowTitle("Absolute");
window.show();
return app.exec();
}

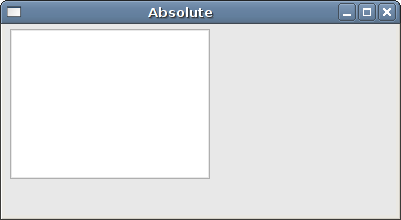

setGeometry 方法用于以绝对坐标定位窗口中的小部件。
QTextEdit *edit = new QTextEdit(this); edit->setGeometry(5, 5, 200, 150);
我们创建一个 QTextEdit 小部件并手动定位它。 setGeometry 方法做了两件事：它将小部件定位到绝对坐标并调整小部件的大小。
QVBoxLayout
QVBoxLayout 类垂直排列小部件。使用 addWidget 方法将小部件添加到布局中。
verticalbox.h
#pragma once
#include <QWidget>
class VerticalBox : public QWidget {
public:
VerticalBox(QWidget *parent = 0);
};
头文件。
verticalbox.cpp
#include "verticalbox.h"
#include <QVBoxLayout>
#include <QPushButton>
VerticalBox::VerticalBox(QWidget *parent)
: QWidget(parent) {
QVBoxLayout *vbox = new QVBoxLayout(this);
vbox->setSpacing(1);
QPushButton *settings = new QPushButton("Settings", this);
settings->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
QPushButton *accounts = new QPushButton("Accounts", this);
accounts->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
QPushButton *loans = new QPushButton("Loans", this);
loans->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
QPushButton *cash = new QPushButton("Cash", this);
cash->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
QPushButton *debts = new QPushButton("Debts", this);
debts->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
vbox->addWidget(settings);
vbox->addWidget(accounts);
vbox->addWidget(loans);
vbox->addWidget(cash);
vbox->addWidget(debts);
setLayout(vbox);
}
在我们的示例中，我们有一个垂直布局管理器。我们在其中放入了五个按钮。我们使所有按钮都可以在两个方向上扩展。
QVBoxLayout *vbox = new QVBoxLayout(this); vbox->setSpacing(1);
我们创建 QVBoxLayout 并在子小部件之间设置 1 像素的间距。
QPushButton *settings = new QPushButton("Settings", this);
settings->setSizePolicy(QSizePolicy::Expanding, QSizePolicy::Expanding);
我们创建一个按钮并为其设置大小策略。子小部件由布局管理器管理。默认情况下，按钮水平展开并且垂直具有固定大小。如果我们要更改它，我们需要设置新的大小策略。在我们的例子中，按钮可以在两个方向上扩展。
vbox->addWidget(settings); vbox->addWidget(accounts); ...
我们使用 addWidget 方法将子小部件添加到布局管理器中。
setLayout(vbox);
我们为窗口设置 QVBoxLayout 管理器。
main.cpp
#include "verticalbox.h"
#include <QApplication>
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
VerticalBox window;
window.resize(240, 230);
window.setWindowTitle("VerticalBox");
window.show();
return app.exec();
}
主文件。
按钮
在下面的示例中，我们在窗口的客户区显示两个按钮。它们将位于窗口的右下角。
buttons.h
#pragma once
#include <QWidget>
#include <QPushButton>
class Buttons : public QWidget {
public:
Buttons(QWidget *parent = 0);
private:
QPushButton *okBtn;
QPushButton *applyBtn;
};
头文件。
buttons.cpp
#include "buttons.h"
#include <QVBoxLayout>
#include <QHBoxLayout>
Buttons::Buttons(QWidget *parent)
: QWidget(parent) {
QVBoxLayout *vbox = new QVBoxLayout(this);
QHBoxLayout *hbox = new QHBoxLayout();
okBtn = new QPushButton("OK", this);
applyBtn = new QPushButton("Apply", this);
hbox->addWidget(okBtn, 1, Qt::AlignRight);
hbox->addWidget(applyBtn, 0);
vbox->addStretch(1);
vbox->addLayout(hbox);
}
假设我们想在窗口的右下角有两个按钮。
QVBoxLayout *vbox = new QVBoxLayout(this); QHBoxLayout *hbox = new QHBoxLayout();
我们创建两个框布局管理器：一个垂直和一个水平框布局管理器。
okBtn = new QPushButton("OK", this);
applyBtn = new QPushButton("Apply", this);
我们创建两个推送按钮。
hbox->addWidget(okBtn, 1, Qt::AlignRight); hbox->addWidget(applyBtn, 0);
按钮放置在水平布局管理器中。使用 addWidget 方法。这些按钮右对齐。第一个参数是子小部件。第二个参数是拉伸因子，最后一个参数是对齐方式。通过将 OK 按钮的拉伸因子设置为 1，我们为它从左侧到窗口右侧提供了空间。小部件不会扩展到分配给它的所有空间。最后，Qt::AlignRight 常量将小部件与分配空间的右侧对齐。
vbox->addStretch(1); vbox->addLayout(hbox);
我们通过调用 addStretch 方法在垂直框中放置一个空的、可扩展的空间。然后我们将水平框布局添加到垂直框布局。
main.cpp
#include <QApplication>
#include "buttons.h"
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
Buttons window;
window.resize(290, 170);
window.setWindowTitle("Buttons");
window.show();
return app.exec();
}
主文件。
嵌套布局
以下示例的想法是表明可以组合布局管理器。通过组合甚至简单的布局，我们可以创建复杂的对话框或窗口。要嵌套布局，我们使用 addLayout 方法。
layouts.h
#pragma once
#include <QWidget>
class Layouts : public QWidget {
public:
Layouts(QWidget *parent = 0);
};
头文件。
layouts.cpp
#include <QVBoxLayout>
#include <QPushButton>
#include <QListWidget>
#include "layouts.h"
Layouts::Layouts(QWidget *parent)
: QWidget(parent) {
QVBoxLayout *vbox = new QVBoxLayout();
QHBoxLayout *hbox = new QHBoxLayout(this);
QListWidget *lw = new QListWidget(this);
lw->addItem("The Omen");
lw->addItem("The Exorcist");
lw->addItem("Notes on a scandal");
lw->addItem("Fargo");
lw->addItem("Capote");
QPushButton *add = new QPushButton("Add", this);
QPushButton *rename = new QPushButton("Rename", this);
QPushButton *remove = new QPushButton("Remove", this);
QPushButton *removeall = new QPushButton("Remove All", this);
vbox->setSpacing(3);
vbox->addStretch(1);
vbox->addWidget(add);
vbox->addWidget(rename);
vbox->addWidget(remove);
vbox->addWidget(removeall);
vbox->addStretch(1);
hbox->addWidget(lw);
hbox->addSpacing(15);
hbox->addLayout(vbox);
setLayout(hbox);
}

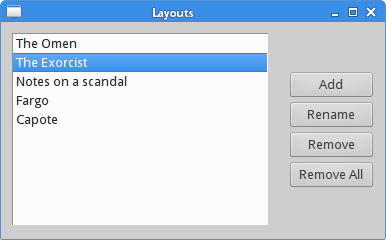

在示例中，我们创建一个窗口，该窗口由四个按钮和一个列表小部件组成。按钮分组在一个垂直列中，并放置在列表小部件的右侧。如果我们调整窗口大小，列表小部件也会被调整大小。
QVBoxLayout *vbox = new QVBoxLayout();
QVBoxLayout 将成为按钮的列。
QHBoxLayout *hbox = new QHBoxLayout(this);
QHBoxLayout 将是小部件的基本布局。
QListWidget *lw = new QListWidget(this);
lw->addItem("The Omen");
lw->addItem("The Exorcist");
lw->addItem("Notes on a scandal");
lw->addItem("Fargo");
lw->addItem("Capote");
创建 QListWidget。
QPushButton *add = new QPushButton("Add", this);
QPushButton *rename = new QPushButton("Rename", this);
QPushButton *remove = new QPushButton("Remove", this);
QPushButton *removeall = new QPushButton("Remove All", this);
在这里，我们创建了四个按钮。
vbox->setSpacing(3); vbox->addStretch(1); vbox->addWidget(add); vbox->addWidget(rename); vbox->addWidget(remove); vbox->addWidget(removeall); vbox->addStretch(1);
创建包含四个按钮的垂直框。我们在按钮之间留了一些小空间。请注意，我们将拉伸因子添加到垂直框的顶部和底部。这样按钮垂直居中。
hbox->addWidget(lw); hbox->addSpacing(15); hbox->addLayout(vbox);
列表小部件和按钮的垂直框放置在水平框布局中。 addLayout 方法用于将一个布局添加到另一个布局。
setLayout(hbox);
我们为父窗口设置基本布局。
main.cpp
#include <QApplication>
#include "layouts.h"
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
Layouts window;
window.setWindowTitle("Layouts");
window.show();
return app.exec();
}
主文件。
QFormLayout
QFormLayout 是一个简单的布局管理器，用于管理输入小部件及其关联标签的表单。它以两列表单的形式布置其子项。左列由标签组成，右列由输入小部件组成，如 QLineEdit 或 QSpinBox。
form.h
#pragma once
#include <QWidget>
class FormEx : public QWidget {
public:
FormEx(QWidget *parent = 0);
};
这是头文件。
form.cpp
#include "form.h"
#include <QFormLayout>
#include <QLabel>
#include <QLineEdit>
FormEx::FormEx(QWidget *parent)
: QWidget(parent) {
QLineEdit *nameEdit = new QLineEdit(this);
QLineEdit *addrEdit = new QLineEdit(this);
QLineEdit *occpEdit = new QLineEdit(this);
QFormLayout *formLayout = new QFormLayout;
formLayout->setLabelAlignment(Qt::AlignRight | Qt::AlignVCenter);
formLayout->addRow("Name:", nameEdit);
formLayout->addRow("Email:", addrEdit);
formLayout->addRow("Age:", occpEdit);
setLayout(formLayout);
}
该示例创建一个由三个标签和三个行编辑组成的表单。
QFormLayout *formLayout = new QFormLayout;
创建 QFormLayout 的一个实例。
formLayout->setLabelAlignment(Qt::AlignRight | Qt::AlignVCenter);
使用 setLabelAlignment 方法，我们设置标签小部件的对齐方式。
formLayout->addRow("Name:", nameEdit);
addRow 方法使用给定的标签和输入小部件向表单布局的底部添加新行。
main.cpp
#include <QApplication>
#include "form.h"
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
FormEx window;
window.setWindowTitle("Form example");
window.show();
return app.exec();
}
主文件。
QGridLayout
QGridLayout 将其小部件放置在网格中。它是一个强大的布局管理器。
calculator.h
#pragma once
#include <QWidget>
class Calculator : public QWidget {
public:
Calculator(QWidget *parent = 0);
};
这是头文件。
calculator.cpp
#include <QGridLayout>
#include <QPushButton>
#include "calculator.h"
Calculator::Calculator(QWidget *parent)
: QWidget(parent) {
QGridLayout *grid = new QGridLayout(this);
grid->setSpacing(2);
QList<QString> values({ "7", "8", "9", "/",
"4", "5", "6", "*",
"1", "2", "3", "-",
"0", ".", "=", "+"
});
int pos = 0;
for (int i=0; i<4; i++) {
for (int j=0; j<4; j++) {
QPushButton *btn = new QPushButton(values[pos], this);
btn->setFixedSize(40, 40);
grid->addWidget(btn, i, j);
pos++;
}
}
setLayout(grid);
}
我们创建一个计算器的框架。
QGridLayout *grid = new QGridLayout(this); grid->setSpacing(2);
我们创建网格布局并在子小部件之间设置 2 像素的间距。
QList<QString> values({ "7", "8", "9", "/",
"4", "5", "6", "*",
"1", "2", "3", "-",
"0", ".", "=", "+"
});
这些是显示在按钮上的字符。
for (int i=0; i<4; i++) {
for (int j=0; j<4; j++) {
QPushButton *btn = new QPushButton(values[pos], this);
btn->setFixedSize(40, 40);
grid->addWidget(btn, i, j);
pos++;
}
}
我们将十六个小部件放置在网格布局中。每个按钮将具有固定大小。
main.cpp
#include <QApplication>
#include "calculator.h"
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
Calculator window;
window.move(300, 300);
window.setWindowTitle("Calculator");
window.show();
return app.exec();
}
这是主文件。
回顾
在本章的下一个示例中，我们将使用 QGridLayout 管理器创建一个更复杂的窗口。
review.h
#pragma once
#include <QWidget>
class Review : public QWidget {
public:
Review(QWidget *parent = 0);
};
头文件。
review.cpp
#include "review.h"
#include <QGridLayout>
#include <QLabel>
#include <QLineEdit>
#include <QTextEdit>
Review::Review(QWidget *parent)
: QWidget(parent) {
QGridLayout *grid = new QGridLayout(this);
grid->setVerticalSpacing(15);
grid->setHorizontalSpacing(10);
QLabel *title = new QLabel("Title:", this);
grid->addWidget(title, 0, 0, 1, 1);
title->setAlignment(Qt::AlignRight | Qt::AlignVCenter);
QLineEdit *edt1 = new QLineEdit(this);
grid->addWidget(edt1, 0, 1, 1, 1);
QLabel *author = new QLabel("Author:", this);
grid->addWidget(author, 1, 0, 1, 1);
author->setAlignment(Qt::AlignRight | Qt::AlignVCenter);
QLineEdit *edt2 = new QLineEdit(this);
grid->addWidget(edt2, 1, 1, 1, 1);
QLabel *review = new QLabel("Review:", this);
grid->addWidget(review, 2, 0, 1, 1);
review->setAlignment(Qt::AlignRight | Qt::AlignTop);
QTextEdit *te = new QTextEdit(this);
grid->addWidget(te, 2, 1, 3, 1);
setLayout(grid);
}
该代码创建一个窗口，该窗口可用于输入作者、标题和书籍评论。
QGridLayout *grid = new QGridLayout(this);
创建 QGridLayout 管理器。
grid->setVerticalSpacing(15); grid->setHorizontalSpacing(10);
我们使用 setVerticalSpacing 方法添加垂直间距，并使用 setHorizontalSpacing 方法添加水平间距。
QLabel *title = new QLabel("Title", this);
grid->addWidget(title, 0, 0, 1, 1);
这些代码行创建一个标签小部件并将其放置在网格布局中。 addWidget 方法有五个参数。第一个参数是子小部件，在我们的例子中是一个标签。接下来的两个参数是我们在网格中放置标签的行和列。最后，最后的参数是 rowspan 和 colspan。这些参数指定当前小部件将跨越的行数。在我们的例子中，标签将只跨越一列和一行。
title->setAlignment(Qt::AlignRight | Qt::AlignVCenter);
setAlignment 方法将标题标签在其单元格中对齐。水平方向，它右对齐。垂直方向，它居中。
QTextEdit *te = new QTextEdit(this); grid->addWidget(te, 2, 1, 3, 1);
QTextEdit 小部件放置在第三行第二列；它跨越三行和一列。
main.cpp
#include <QApplication>
#include "review.h"
int main(int argc, char *argv[]) {
QApplication app(argc, argv);
Review window;
window.setWindowTitle("Review");
window.show();
return app.exec();
}
主文件。
Qt4 教程的这一部分专门介绍布局管理。
