JavaFX Canvas

最后修改于 2023 年 10 月 18 日

Canvas是一个可以使用GraphicsContext提供的一组图形命令进行绘制的图像。它是一个用于绘画的高级工具。

GraphicsContext用于使用缓冲区向Canvas发出绘制调用。

JavaFX 简单线条

在第一个例子中，我们绘制简单的线条。线条是最基本的图形图元。形成一条线需要两个坐标。

com/zetcode/SimpleLinesEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.stage.Stage;

public class SimpleLinesEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(300, 300);
        var gc = canvas.getGraphicsContext2D();
        drawLines(gc);

        root.getChildren().add(canvas);

        var scene = new Scene(root, 300, 250, Color.WHITESMOKE);

        stage.setTitle("Lines");
        stage.setScene(scene);
        stage.show();
    }

    private void drawLines(GraphicsContext gc) {

        gc.beginPath();
        gc.moveTo(30.5, 30.5);
        gc.lineTo(150.5, 30.5);
        gc.lineTo(150.5, 150.5);
        gc.lineTo(30.5, 30.5);
        gc.stroke();
    }

    public static void main(String[] args) {
        launch(args);
    }
}

该示例绘制三条线，形成一个矩形。

var canvas = new Canvas(300, 300);

Canvas使用指定图像大小的宽度和高度来构造，用于绘制 Canvas 绘图命令。所有绘图操作都被剪裁到该图像的边界。

var gc = canvas.getGraphicsContext2D();

getGraphicsContext2D返回与 Canvas 关联的GraphicsContext。

drawLines(gc);

绘制被委托给 drawLines 方法。

gc.beginPath();

线条图元表示为路径元素。beginPath 方法开始一条新路径。

gc.moveTo(30.5, 30.5);

moveTo 方法将当前路径的起始点移动到指定的坐标。

gc.lineTo(150.5, 30.5);
gc.lineTo(150.5, 150.5);
gc.lineTo(30.5, 30.5);

lineTo 方法将线段添加到当前路径。

gc.stroke();

stroke 方法使用当前的笔画颜色描边路径。

Lines

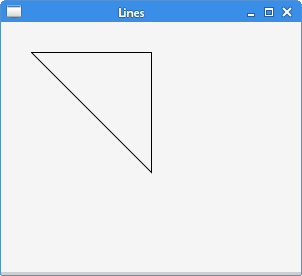

图：线条

JavaFX 笔画和填充

笔画用于绘制形状的轮廓。填充用于绘制形状的内部。

com/zetcode/StrokeFillEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.stage.Stage;

public class StrokeFillEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(300, 300);
        var gc = canvas.getGraphicsContext2D();
        doDrawing(gc);

        root.getChildren().add(canvas);

        var scene = new Scene(root, 300, 250, Color.WHITESMOKE);

        stage.setTitle("Stroke and fill");
        stage.setScene(scene);
        stage.show();
    }

    private void doDrawing(GraphicsContext gc) {

        gc.setStroke(Color.FORESTGREEN.brighter());
        gc.setLineWidth(5);
        gc.strokeOval(30, 30, 80, 80);
        gc.setFill(Color.FORESTGREEN);
        gc.fillOval(130, 30, 80, 80);
    }

    public static void main(String[] args) {
        launch(args);
    }
}

该示例绘制一个圆的轮廓并填充一个圆的内部。

gc.setStroke(Color.FORESTGREEN.brighter());

setStroke 方法设置当前的笔画颜色属性。默认颜色是黑色。该属性由 GraphicsContext 的笔画方法使用。

gc.setLineWidth(5);

setLineWidth 设置当前的线宽。

gc.strokeOval(130, 30, 80, 80);

strokeOval 方法使用当前的笔画颜色描边一个椭圆。

gc.setFill(Color.FORESTGREEN);

setFill 方法设置当前的填充颜色属性。默认颜色是黑色。该属性由 GraphicsContext 的填充方法使用。

gc.fillOval(30, 30, 80, 80);

fillOval 使用当前的填充颜色填充一个椭圆。

Stroke and fill

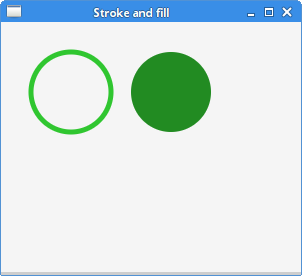

图：笔画和填充

JavaFX 颜色

Color 类用于在 JavaFX 中使用颜色。有许多预定义的颜色。可以使用 RGB 或 HSB 颜色模型创建自定义颜色值。

com/zetcode/ColoursEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.stage.Stage;


public class ColoursEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(300, 300);
        var gc = canvas.getGraphicsContext2D();
        drawShapes(gc);

        root.getChildren().add(canvas);

        Scene scene = new Scene(root, 280, 200, Color.WHITESMOKE);

        stage.setTitle("Colours");
        stage.setScene(scene);
        stage.show();
    }

    private void drawShapes(GraphicsContext gc) {

        gc.setFill(Color.CADETBLUE);
        gc.fillOval(30, 30, 50, 50);

        gc.setFill(Color.DARKRED);
        gc.fillOval(110, 30, 50, 50);

        gc.setFill(Color.STEELBLUE);
        gc.fillOval(190, 30, 50, 50);

        gc.setFill(Color.BURLYWOOD);
        gc.fillOval(30, 110, 50, 50);

        gc.setFill(Color.LIGHTSEAGREEN);
        gc.fillOval(110, 110, 50, 50);

        gc.setFill(Color.CHOCOLATE);
        gc.fillOval(190, 110, 50, 50);
    }

    public static void main(String[] args) {
        launch(args);
    }
}

该示例使用预定义的颜色值绘制六个圆圈。

gc.setFill(Color.CADETBLUE);

预定义的 Color.CADETBLUE 颜色被设置为当前填充颜色。

gc.fillOval(30, 30, 50, 50);

一个圆形对象的内部使用当前的填充属性填充。

Colours
图：颜色

JavaFx 渐变

在计算机图形学中，渐变是从亮到暗或从一种颜色到另一种颜色的平滑混合。在绘图和绘画程序中，渐变用于创建丰富多彩的背景和特殊效果，以及模拟光线和阴影。有两种类型的渐变：线性渐变和径向渐变。

线性渐变

线性渐变是沿线平滑混合颜色。它由 LinearGradient 类定义。

com/zetcode/LinearGradientEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.scene.paint.CycleMethod;
import javafx.scene.paint.LinearGradient;
import javafx.scene.paint.Stop;
import javafx.stage.Stage;

public class LinearGradientEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(300, 300);
        var gc = canvas.getGraphicsContext2D();
        doDrawing(gc);

        root.getChildren().add(canvas);

        var scene = new Scene(root, 300, 250, Color.WHITESMOKE);

        stage.setTitle("Linear gradient");
        stage.setScene(scene);
        stage.show();
    }

    private void doDrawing(GraphicsContext gc) {

        var stops1 = new Stop[] { new Stop(0.2, Color.BLACK),
                new Stop(0.5, Color.RED), new Stop(0.8, Color.BLACK)};

        var lg1 = new LinearGradient(0, 0, 1, 0, true,
                CycleMethod.NO_CYCLE, stops1);

        gc.setFill(lg1);
        gc.fillRect(50, 30, 200, 180);
    }

    public static void main(String[] args) {
        launch(args);
    }
}

在该示例中，我们使用线性渐变填充一个矩形形状。

var stops1 = new Stop[] { new Stop(0.2, Color.BLACK),
    new Stop(0.5, Color.RED), new Stop(0.8, Color.BLACK)};

我们为渐变定义停止点。它们指定如何在渐变上分配颜色。

var lg1 = new LinearGradient(0, 0, 1, 0, true,
        CycleMethod.NO_CYCLE, stops1);

前四个参数指定绘制渐变的线。第五个参数是比例参数，它设置坐标是否与此渐变填充的形状成比例。第六个参数设置渐变的循环方法。最后一个参数采用停止点。

LinearGradient

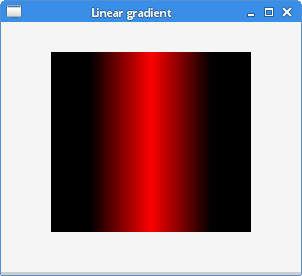

图：LinearGradient

径向渐变

径向渐变是在一个圆和焦点之间平滑混合颜色或颜色阴影。径向渐变由 RadialGradient 类定义。

com/zetcode/RadialGradientEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.scene.paint.CycleMethod;
import javafx.scene.paint.RadialGradient;
import javafx.scene.paint.Stop;
import javafx.stage.Stage;

public class RadialGradientEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(300, 300);
        var gc = canvas.getGraphicsContext2D();
        doDrawing(gc);

        root.getChildren().add(canvas);

        var scene = new Scene(root, 300, 250, Color.WHITESMOKE);

        stage.setTitle("Radial gradient");
        stage.setScene(scene);
        stage.show();
    }

    private void doDrawing(GraphicsContext gc) {

        var stops1 = new Stop[] { new Stop(0, Color.RED),
                new Stop(1, Color.BLACK)};

        var lg1 = new RadialGradient(0, 0, 0.5, 0.5, 0.8, true,
                CycleMethod.NO_CYCLE, stops1);

        gc.setFill(lg1);
        gc.fillOval(30, 30, 150, 150);
    }


    public static void main(String[] args) {
        launch(args);
    }
}

该示例使用径向渐变填充一个圆。

var stops1 = new Stop[] { new Stop(0, Color.RED),
    new Stop(1, Color.BLACK)};

我们为渐变定义停止值。

var lg1 = new RadialGradient(0, 0, 0.5, 0.5, 0.8, true,
        CycleMethod.NO_CYCLE, stops1);

创建径向渐变。前两个参数是焦点角度和焦点距离。接下来的两个参数是渐变圆的中心点的 x 和 y 坐标。第五个参数是定义颜色渐变范围的圆的半径。

RadialGradient

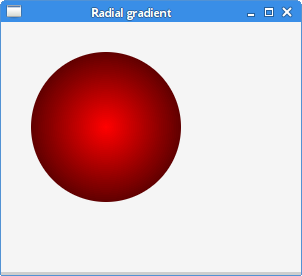

图：RadialGradient

JavaFX 形状

矩形、椭圆、弧是基本的几何形状。 GraphicsContext 包含用于绘制这些形状的轮廓和内部的方法。

com/zetcode/ShapesEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.scene.shape.ArcType;
import javafx.stage.Stage;

public class ShapesEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(320, 300);
        var gc = canvas.getGraphicsContext2D();
        drawShapes(gc);

        root.getChildren().add(canvas);

        var scene = new Scene(root, 300, 200, Color.WHITESMOKE);

        stage.setTitle("Shapes");
        stage.setScene(scene);
        stage.show();
    }

    private void drawShapes(GraphicsContext gc) {

        gc.setFill(Color.GRAY);

        gc.fillOval(30, 30, 50, 50);
        gc.fillOval(110, 30, 80, 50);
        gc.fillRect(220, 30, 50, 50);
        gc.fillRoundRect(30, 120, 50, 50, 20, 20);
        gc.fillArc(110, 120, 60, 60, 45, 180, ArcType.OPEN);
        gc.fillPolygon(new double[]{220, 270, 220},
                new double[]{120, 170, 170}, 3);
    }

    public static void main(String[] args) {
        launch(args);
    }
}

该示例使用图形上下文的填充方法绘制六个不同的形状。

gc.setFill(Color.GRAY);

这些形状用灰色绘制。

gc.fillOval(30, 30, 50, 50);
gc.fillOval(110, 30, 80, 50);

fillOval 方法绘制一个圆和一个椭圆。前两个参数是 x 和 y 坐标。第三个和第四个参数是椭圆的宽度和高度。

gc.fillRect(220, 30, 50, 50);

fillRect 使用当前的填充颜色填充一个矩形。

gc.fillRoundRect(30, 120, 50, 50, 20, 20);

fillRoundRect 绘制一个矩形，其角是圆角的。该方法的最后两个参数是矩形角的弧宽和弧高。

gc.fillArc(110, 120, 60, 60, 45, 180, ArcType.OPEN);

fillArc 方法使用当前的填充颜色填充一个弧。最后三个参数是起始角度、角度延伸和闭合类型。

gc.fillPolygon(new double[]{220, 270, 220},
        new double[]{120, 170, 170}, 3);

fillPolygon 方法使用当前设置的填充颜色填充具有给定点的多边形。在我们的例子中，它绘制一个直角三角形。第一个参数是一个包含多边形点 x 坐标的数组，第二个参数是一个包含多边形点 y 坐标的数组。最后一个参数是形成多边形的点的数量。

Colurs
图：颜色

JavaFX 星形

更复杂的形状可以使用 strokePolygon 和 fillPolygon 方法绘制。下一个例子绘制一个星形。

com/zetcode/StarShapeEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.stage.Stage;

public class StarShapeEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(300, 300);
        var gc = canvas.getGraphicsContext2D();
        drawStarShape(gc);

        root.getChildren().add(canvas);

        var scene = new Scene(root, 300, 250, Color.WHITESMOKE);

        stage.setTitle("Star");
        stage.setScene(scene);
        stage.show();
    }

    private void drawStarShape(GraphicsContext gc) {

        double[] xpoints = {10, 85, 110, 135, 210, 160,
                170, 110, 50, 60};
        double[] ypoints = {85, 75, 10, 75, 85, 125,
                190, 150, 190, 125};

        gc.strokePolygon(xpoints, ypoints, xpoints.length);
    }

    public static void main(String[] args) {
        launch(args);
    }
}

该示例绘制一个星形的轮廓。该形状由十个坐标组成。

double[] xpoints = {10, 85, 110, 135, 210, 160,
        170, 110, 50, 60};
double[] ypoints = {85, 75, 10, 75, 85, 125,
        190, 150, 190, 125};

这些是形状的 x 和 y 坐标。

gc.strokePolygon(xpoints, ypoints, xpoints.length);

该形状使用 strokePolygon 方法绘制。

Star shape

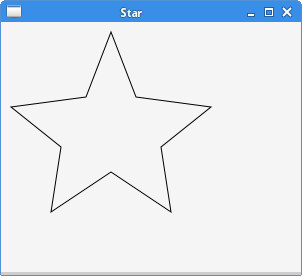

图：星形

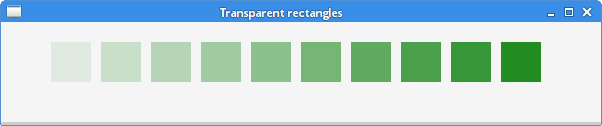

JavaFX 透明矩形

透明度是能够看穿材料的质量。在计算机图形学中，我们可以使用 alpha 合成来实现透明效果。Alpha 合成是将图像与背景组合以创建部分透明外观的过程。

com/zetcode/TransparentRectanglesEx.java
package com.zetcode;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.canvas.Canvas;
import javafx.scene.canvas.GraphicsContext;
import javafx.scene.layout.Pane;
import javafx.scene.paint.Color;
import javafx.stage.Stage;

public class TransparentRectanglesEx extends Application {

    @Override
    public void start(Stage stage) {

        initUI(stage);
    }

    private void initUI(Stage stage) {

        var root = new Pane();

        var canvas = new Canvas(600, 300);
        var gc = canvas.getGraphicsContext2D();
        drawRectangles(gc);

        root.getChildren().add(canvas);

        var scene = new Scene(root, 600, 100, Color.WHITESMOKE);

        stage.setTitle("Transparent rectangles");
        stage.setScene(scene);
        stage.show();
    }

    private void drawRectangles(GraphicsContext gc) {

        for (int i = 1; i <= 10; i++) {

            float alpha = i * 0.1f;

            gc.setFill(Color.FORESTGREEN);
            gc.setGlobalAlpha(alpha);
            gc.fillRect(50 * i, 20, 40, 40);
        }
    }

    public static void main(String[] args) {
        launch(args);
    }
}

该示例绘制了十个具有不同透明度级别的矩形。

float alpha = i * 0.1f;

alpha 值在每个 for 循环中计算。

gc.setGlobalAlpha(alpha);

setGlobalAlpha 方法设置当前状态的全局 alpha 值。

Transparent rectangles
图：透明矩形

在本章中，我们在 Canvas 节点上执行了绘制操作。
