透明度

最后修改于 2023 年 7 月 17 日

在 Java 2D 的这一部分，我们讨论透明度。我们提供了一些基本定义和几种有趣的透明度效果。

透明度解释

透明度是能够看穿物质的性质。理解透明度最简单的方法是想象一块玻璃或水。从技术上讲，光线可以穿过玻璃，这样我们就能看到玻璃后面的物体。

在计算机图形学中，我们可以使用*alpha 混合*来实现透明度效果。Alpha 混合是结合图像和背景以创建部分透明外观的过程。混合过程使用*alpha 通道*。Alpha 通道是图形文件格式中一个 8 位图层，用于表达半透明性（透明度）。每像素的额外八位作为掩码，代表 256 级半透明性。

AlphaComposite 类用于处理 Java 2D 中的透明度。它实现了基本的 alpha 混合规则，用于组合源像素和目标像素，以实现图形和图像的混合和透明度效果。要创建 AlphaComposite，我们需要提供两个值：规则指示符和 alpha 值。规则指定我们如何组合源像素和目标像素。最常见的是 AlphaComposite.SRC_OVER。alpha 值可以从 0.0f（完全透明）到 1.0f（完全不透明）。

透明矩形

第一个示例绘制了十个具有不同透明度级别的矩形。

com/zetcode/TransparentRectanglesEx.java
package com.zetcode;

import java.awt.AlphaComposite;
import java.awt.Color;
import java.awt.EventQueue;
import java.awt.Graphics;
import java.awt.Graphics2D;
import javax.swing.JFrame;
import javax.swing.JPanel;

class Surface extends JPanel {

    private void doDrawing(Graphics g) {

        Graphics2D g2d = (Graphics2D) g.create();

        g2d.setPaint(Color.blue);

        for (int i = 1; i <= 10; i++) {

            float alpha = i * 0.1f;
            AlphaComposite alcom = AlphaComposite.getInstance(
                    AlphaComposite.SRC_OVER, alpha);
            g2d.setComposite(alcom);
            g2d.fillRect(50 * i, 20, 40, 40);
        }

        g2d.dispose();
    }

    @Override
    public void paintComponent(Graphics g) {

        super.paintComponent(g);
        doDrawing(g);
    }
}

public class TransparentRectanglesEx extends JFrame {

    public TransparentRectanglesEx() {

        initUI();
    }

    private void initUI() {

        add(new Surface());

        setTitle("Transparent rectangles");
        setSize(590, 120);
        setLocationRelativeTo(null);
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }

    public static void main(String[] args) {

        EventQueue.invokeLater(new Runnable() {
            @Override
            public void run() {

                TransparentRectanglesEx ex = new TransparentRectanglesEx();
                ex.setVisible(true);
            }
        });
    }
}

在我们的示例中，我们绘制了 10 个应用了各种透明度级别的蓝色矩形。

float alpha = i * 0.1f;

alpha 值在 for 循环中动态变化。

AlphaComposite alcom = AlphaComposite.getInstance(
        AlphaComposite.SRC_OVER, alpha);

AlphaComposite.getInstance 方法创建一个 AlphaComposite 对象，该对象具有指定的规则和要乘以源 alpha 的常量 alpha。

g2d.setComposite(alcom);

setComposite 方法为 Graphics2D 对象设置 composite 属性。

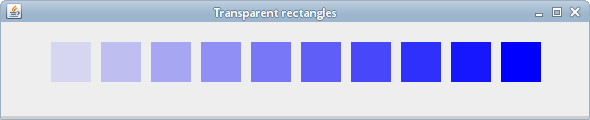

Transparent rectangles
图：透明矩形

淡出演示

在下一个示例中，我们将淡出一个图像。图像将逐渐变得更透明，直到完全不可见。

com/zetcode/FadeOutEx.java
package com.zetcode;

import java.awt.AlphaComposite;
import java.awt.Dimension;
import java.awt.EventQueue;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.Image;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;
import javax.swing.ImageIcon;
import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.Timer;

class Surface extends JPanel
        implements ActionListener {

    private Image img;
    private Timer timer;
    private float alpha = 1f;

    private final int DELAY = 40;
    private final int INITIAL_DELAY = 500;

    public Surface() {

        loadImage();
        setSurfaceSize();
        initTimer();
    }

    private void loadImage() {

        img = new ImageIcon("mushrooms.jpg").getImage();
    }

    private void setSurfaceSize() {

        int h = img.getHeight(this);
        int w = img.getWidth(this);
        setPreferredSize(new Dimension(w, h));
    }

    private void initTimer() {

        timer = new Timer(DELAY, this);
        timer.setInitialDelay(INITIAL_DELAY);
        timer.start();
    }

    private void doDrawing(Graphics g) {

        Graphics2D g2d = (Graphics2D) g.create();

        AlphaComposite acomp = AlphaComposite.getInstance(
                AlphaComposite.SRC_OVER, alpha);
        g2d.setComposite(acomp);
        g2d.drawImage(img, 0, 0, null);

        g2d.dispose();
    }

    @Override
    public void paintComponent(Graphics g) {

        super.paintComponent(g);
        doDrawing(g);
    }

    private void step() {

        alpha += -0.01f;

        if (alpha <= 0) {

            alpha = 0;
            timer.stop();
        }
    }

    @Override
    public void actionPerformed(ActionEvent e) {

        step();
        repaint();
    }
}

public class FadeOutEx extends JFrame {

    public FadeOutEx() {

        initUI();
    }

    private void initUI() {

        add(new Surface());

        pack();

        setTitle("Fade out");
        setLocationRelativeTo(null);
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }

    public static void main(String[] args) {

        EventQueue.invokeLater(new Runnable() {
            @Override
            public void run() {

                FadeOutEx ex = new FadeOutEx();
                ex.setVisible(true);
            }
        });
    }
}

使用 AlphaComposite，我们逐渐淡出一个面板上的图像。

private void setSurfaceSize() {

    int h = img.getHeight(this);
    int w = img.getWidth(this);
    setPreferredSize(new Dimension(w, h));
}

setSurfaceSize 方法确定图像的大小并将首选大小设置为面板。首选大小与 pack 方法结合使用，将窗口显示得足够大以显示整个图像。

private void initTimer() {

    timer = new Timer(DELAY, this);
    timer.setInitialDelay(INITIAL_DELAY);
    timer.start();
}

initTimer 方法启动一个计时器。计时器在指定的初始延迟后触发操作事件。连续的操作事件在事件之间延迟生成。作为对操作事件的响应，我们将更改 alpha 值并重绘面板。

AlphaComposite acomp = AlphaComposite.getInstance(
        AlphaComposite.SRC_OVER, alpha);
g2d.setComposite(acomp);
g2d.drawImage(img, 0, 0, null);

此代码在面板上绘制一个透明度级别不断增加的图像。

private void step() {

    alpha += -0.01f;

    if (alpha <= 0) {

        alpha = 0;
        timer.stop();
    }
}

step 方法代表一个淡出周期。alpha 值逐渐减小。请注意，alpha 值不能为负数。当它达到零时，计时器停止。

repaint();

repaint 方法重绘组件。它调用面板组件的 paint 方法，该方法又调用 paintComponent 方法。

等待演示

在此示例中，我们使用透明度效果创建了一个等待演示。我们绘制了 8 条逐渐淡出的线条，营造出一条线条正在移动的错觉。此类效果通常用于通知用户后台正在进行一项耗时任务。例如，在互联网上流式传输视频时。

com/zetcode/WaitingEx.java
package com.zetcode;

import java.awt.AlphaComposite;
import java.awt.BasicStroke;
import java.awt.EventQueue;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.RenderingHints;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;
import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.Timer;

class Surface extends JPanel
        implements ActionListener {

    private Timer timer;
    private int count;
    private final int INITIAL_DELAY = 200;
    private final int DELAY = 80;
    private final int NUMBER_OF_LINES = 8;
    private final int STROKE_WIDTH = 3;

    private final double[][] trs = {
        {0.0, 0.15, 0.30, 0.5, 0.65, 0.80, 0.9, 1.0},
        {1.0, 0.0, 0.15, 0.30, 0.5, 0.65, 0.8, 0.9},
        {0.9, 1.0, 0.0, 0.15, 0.3, 0.5, 0.65, 0.8},
        {0.8, 0.9, 1.0, 0.0, 0.15, 0.3, 0.5, 0.65},
        {0.65, 0.8, 0.9, 1.0, 0.0, 0.15, 0.3, 0.5},
        {0.5, 0.65, 0.8, 0.9, 1.0, 0.0, 0.15, 0.3},
        {0.3, 0.5, 0.65, 0.8, 0.9, 1.0, 0.0, 0.15},
        {0.15, 0.3, 0.5, 0.65, 0.8, 0.9, 1.0, 0.0}
    };

    public Surface() {

        initTimer();
    }

    private void initTimer() {

        timer = new Timer(DELAY, this);
        timer.setInitialDelay(INITIAL_DELAY);
        timer.start();
    }

    private void doDrawing(Graphics g) {

        Graphics2D g2d = (Graphics2D) g.create();

        g2d.setRenderingHint(RenderingHints.KEY_ANTIALIASING,
                RenderingHints.VALUE_ANTIALIAS_ON);
        g2d.setRenderingHint(RenderingHints.KEY_RENDERING,
                RenderingHints.VALUE_RENDER_QUALITY);

        int width = getWidth();
        int height = getHeight();

        g2d.setStroke(new BasicStroke(STROKE_WIDTH, BasicStroke.CAP_ROUND,
                BasicStroke.JOIN_ROUND));
        g2d.translate(width / 2, height / 2);

        for (int i = 0; i < NUMBER_OF_LINES; i++) {

            float alpha = (float) trs[count % NUMBER_OF_LINES][i];
            AlphaComposite acomp = AlphaComposite.getInstance(
                    AlphaComposite.SRC_OVER, alpha);
            g2d.setComposite(acomp);

            g2d.rotate(Math.PI / 4f);
            g2d.drawLine(0, -10, 0, -40);
        }

        g2d.dispose();
    }

    @Override
    public void paintComponent(Graphics g) {

        super.paintComponent(g);
        doDrawing(g);
    }

    @Override
    public void actionPerformed(ActionEvent e) {

        repaint();
        count++;
    }
}

public class WaitingEx extends JFrame {

    public WaitingEx() {

        initUI();
    }

    private void initUI() {

        add(new Surface());

        setTitle("Waiting");
        setSize(300, 200);
        setLocationRelativeTo(null);
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }

    public static void main(String[] args) {

        EventQueue.invokeLater(new Runnable() {
            @Override
            public void run() {

                WaitingEx ex = new WaitingEx();
                ex.setVisible(true);
            }
        });
    }
}

我们绘制八条线，每条线有八个不同的 alpha 值。

private final double[][] trs = {
...
};

这是一个用于此演示的二维透明度值数组。有 8 行，每行代表一种状态。这 8 条线将连续使用这些值。

g2d.setStroke(new BasicStroke(STROKE_WIDTH, BasicStroke.CAP_ROUND,
        BasicStroke.JOIN_ROUND));

我们将线条画得稍粗一些，以便更好地显示。我们用圆角绘制线条。

g2d.rotate(Math.PI/4f);
g2d.drawLine(0, -10, 0, -40);

此代码绘制了八条线中的每一条。rotate 方法用于沿圆周旋转线条。

Waiting
图：等待

在 Java 2D 教程的这一部分，我们讨论了透明度。
