填充 HTML5 画布

最后修改于 2023 年 7 月 17 日

在 HTML5 画布教程的这一部分，我们使用填充。

填充用于绘制形状的内部。有三种基本填充：纯色、渐变和图案。要设置形状内部的样式，我们使用 fillStyle 属性。

颜色

计算机中表示颜色的一个常用系统是 RGB；颜色表示为红色、绿色和蓝色强度值的组合。

colours.html

<!DOCTYPE html>
<html>
<head>
<title>HTML5 Canvas colour fills</title>
<script>
    function draw() {

        var canvas = document.getElementById('myCanvas');
        var ctx = canvas.getContext('2d');

        ctx.fillStyle = 'brown';
        ctx.fillRect(10, 10, 90, 60);

        ctx.fillStyle = 'rgb(217, 146, 54)';
        ctx.fillRect(130, 10, 90, 60);

        ctx.fillStyle = '#3F79BA';
        ctx.fillRect(250, 10, 90, 60);
    }
</script>
</head>

<body onload="draw();">
    <canvas id="myCanvas" width="350" height="250">
    </canvas>
</body>
</html>

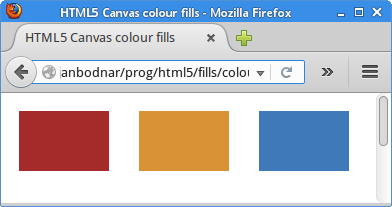

在示例中，我们绘制了三个彩色矩形。颜色以三种不同的格式指定。

ctx.fillStyle = 'brown';

在此行中，使用字符串值设置颜色值。

ctx.fillStyle = 'rgb(217, 146, 54)';

这里我们使用 RGB 系统。

ctx.fillStyle = '#3F79BA';

第三个矩形的颜色是用 RGB 系统的十六进制表示法设置的。

线性渐变

在计算机图形学中，渐变是指从浅到深或从一种颜色到另一种颜色的平滑混合。在二维绘图程序和绘画程序中，渐变用于创建丰富多彩的背景和特殊效果，以及模拟光影。

有两种类型的渐变：线性渐变和径向渐变。第一个示例演示了 HTML5 画布中的线性渐变。

linear_gradient.html

<!DOCTYPE html>
<html>
<head>
<title>HTML5 canvas linear gradient</title>
<script>
    function draw() {
        var canvas = document.getElementById('myCanvas');
        var ctx = canvas.getContext('2d');

        var lgr = ctx.createLinearGradient(150, 0, 150, 160);
        lgr.addColorStop(0.2, "black");
        lgr.addColorStop(0.5, "red");
        lgr.addColorStop(0.8, "black");

        ctx.fillStyle = lgr;
        ctx.fillRect(0, 0, 300, 160);
    }
</script>
</head>

<body onload="draw();">
    <canvas id="myCanvas" width="350" height="350">
    </canvas>
</body>
</html>

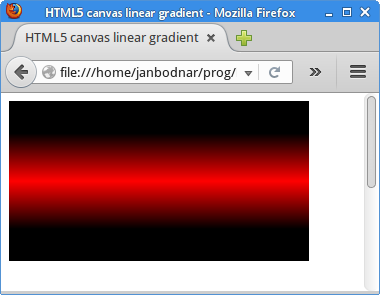

代码示例用线性渐变填充矩形。线性渐变是沿着一条线创建的渐变。

var lgr = ctx.createLinearGradient(150, 0, 150, 160);

createLinearGradient 方法沿着由参数表示的坐标定义的线创建渐变。参数是起点和终点的 x 和 y 坐标。

lgr.addColorStop(0.2, "black");
lgr.addColorStop(0.5, "red");
lgr.addColorStop(0.8, "black");

addColorStop 方法定义了具有指定偏移量和颜色的渐变的新停止点。在我们的例子中，颜色停止点设置了黑色和红色开始和结束的位置。

ctx.fillStyle = lgr;

创建的线性渐变被设置为当前的 fillStyle。

ctx.fillRect(0, 0, 300, 160);

使用 fillRect 方法绘制一个矩形。矩形的内部填充了我们的线性渐变。

径向渐变

径向渐变是两种颜色或颜色阴影在两个圆之间的混合。

radial_gradient.html

<!DOCTYPE html>
<html>
<head>
<title>HTML5 canvas radial gradient</title>
<script>
    function draw() {
        var canvas = document.getElementById('myCanvas');
        var ctx = canvas.getContext('2d');

        var rgr = ctx.createRadialGradient(canvas.width/2, canvas.height/2, 5,
            canvas.width/2, canvas.height/2, 100);
        rgr.addColorStop(0, "black");
        rgr.addColorStop(0.3, "yellow");
        rgr.addColorStop(1, "black");

        ctx.fillStyle = rgr;
        ctx.fillRect(0, 0, 250, 250);
    }
</script>
</head>

<body onload="draw();">
<canvas id="myCanvas" width="250" height="250">
</canvas>

</body>
</html>

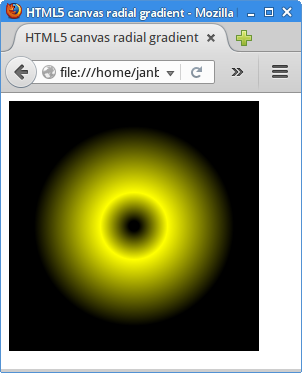

代码示例用径向渐变填充矩形。

var rgr = ctx.createRadialGradient(canvas.width/2, canvas.height/2, 5,
    canvas.width/2, canvas.height/2, 100);

createRadialGradient 方法使用参数表示的两个圆的坐标创建径向渐变。我们将圆设置在画布的中间。前两个参数设置起始圆的 x 和 y 坐标。第三个参数是起始圆的半径。接下来的两个参数是结束圆的 x 和 y 坐标。最后一个参数指定结束圆的半径。

rgr.addColorStop(0, "black");
rgr.addColorStop(0.3, "yellow");
rgr.addColorStop(1, "black");

addColorStop 方法在径向渐变中设置交替的颜色：黑色和黄色。

ctx.fillStyle = rgr;
ctx.fillRect(0, 0, 250, 250);

使用径向渐变填充绘制了一个矩形。

模式

图案是应用于形状的图像。它也称为图像纹理。

pattern.html

<!DOCTYPE html>
<html>
<head>
<title>HTML5 canvas pattern</title>
<script>
    function draw() {

        var canvas = document.getElementById('myCanvas');
        var ctx = canvas.getContext('2d');

        var img = new Image();
        img.src = 'crack.png';

        img.onload = function() {
            var pattern = ctx.createPattern(img, 'repeat');

            ctx.rect(0, 0, canvas.width, canvas.height);
            ctx.fillStyle = pattern;
            ctx.fill();
      };
    }
</script>
</head>

<body onload="draw();">
    <canvas id="myCanvas" width="250" height="250">
    </canvas>
</body>
</html>

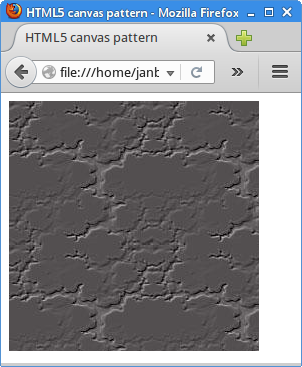

该示例用重复的图像纹理填充整个画布。

var img = new Image();

Image 是 HTML5 的 HTML 图像元素构造函数。

img.src = 'crack.png';

在 src 属性中，我们设置了图像的 URL。

var pattern = ctx.createPattern(img, 'repeat');

createPattern 方法使用指定的图像创建图案。它根据重复参数指定的方向重复源。'repeat' 值在两个方向上重复图案。

在 HTML5 画布教程的这一部分，我们使用了各种填充。
